Как положить теплый пол под ламинат своими руками

Содержание

Как положить теплый пол под ламинат своими руками

Всё большую популярность в системе обогрева при проведении ремонта приобретает теплый пол. Принцип работы может быть основан как на электричестве, так и на системе водяного отопления.

тёплый пол под ламинат

Из статьи вы узнаете все этапы укладки теплого пола под ламинат своими руками и как сделать правильный выбор.

Варианты теплого пола и все ли они подходят под ламинат

виды нагревательных элементов

Если производитель рекомендует ламинат для системы обогрева, то значит, что его можно укладывать на любой из видов тёплых полов, только есть небольшие особенности при монтаже о которых вы узнаете ниже.

Водяной

Водяной тёплый пол может быть подключен к центральной системе отопления (в многоквартирном доме) или к автономной (частный дом).

Без ограничения можно применять ламинат с автономной системой отопления, так как нагрев можно плавно регулировать.

С центральной системой отопления нагрев регулировать не получится и поэтому будут резкие скачки температуры, а это приведет к преждевременной порче ламината.

схема теплых полов

Электрический с греющим кабелем

Монтаж электрического теплого пола под ламинат возможен без всяких ограничений. Регулирование температуры происходит плавно.

Инфракрасный

Это самый лучший вариант для ламината. Он требует меньших затрат при монтаже и проще в установке.

Какой ламинат подойдет для пола с обогревом

виды ламината

Современный ламинат является одним из самых популярных и удобных материалов, который широко используется в качестве финишного покрытия пола.

Данный материал хорошо держит тепло, и славится своими теплоизоляционными свойствами. Однако нелюбой ламинат можно применять для теплых полов, так как он может выделять формальдегид и деформироваться при длительном нагревании и низкой влажности.

Ламинат для тёплых полов производители маркируют специальными знаками как на рисунке ниже.

символы на ламинате

Ламинированное покрытие хорошо подходит под все существующие системы теплого пола.

Ламинат для теплого пола обязательно должен иметь сертификат соответствия от санитарно-гигиенической экспертизы. Класс безопасности Е0 или Е1.

Подготовка основания

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

  1. В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
  2. Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
  3. Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

Монтаж пленочного теплого пола под ламинат

пленочный теплый пол под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

монтаж

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

  • В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.
  • Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
  • Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
  • На основании прорубается штроба для укладки проводов от термодатчика.
  • Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
  • После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
  • Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.
Читать статью  Укладка теплого пола под ламинат пошагово

схема подключения пленочного теплого пола

Главным преимуществом пленочного пола является то, что на него можно сразу устанавливать ламинат, без каких-либо защитных слоев и креплений. Модули пленочного пола не такие уж и хрупкие, и вполне выдерживают вес человека.

Не включайте в сеть термопленку в свернутом виде.

Инфракрасный пол славится своими термонагревательными свойствами и скоростью нагрева помещения.

схема установки плёночного пола 1

установка плёночного пола

укладка плёночного пола под ламинат

Монтаж водяного теплого пола под ламинат

схема водяного теплого пола

Водяной тёплый пол это самая сложная и трудоёмкая при монтаже система подогрева пола.

Она работает от отопления, и может быть подключена к центральной или автономной отопительной системе. В качестве водонагревательного элемента можно использовать любой газовый или электрический котел.

монтаж водяного пола

Установка системы происходит в несколько этапов.

  • Выравниваем и очищаем основание пола.
  • Предварительно необходимо установить на выровненный пол утеплитель, например, пенополистирол толщиной от двух до десяти сантиметров, чтобы не греть межэтажные перекрытия.
  • Затем устанавливается армированная сетка с ячейкой от 100 до 150 миллиметров. Она служит для крепления труб и увеличения прочности будущей стяжки. Можно установить специальный мат для крепления водяного теплого пола. Есть маты, которые могут служить кроме крепления труб, ещё и утеплителем, и гидроизоляцией.
  • Следующим слоем устанавливается труба, которая фиксируется пластиковыми хомутами или проволокой. Способ укладки труб может быть по спирали или параллельными линиями.
  • Затем необходимо залить все специальной стяжкой толщиной от 3 до 6 сантиметров. В состав жидкой стяжки входит цемент и песок в пропорции 3 к 1.
  • В конце необходимо установить полиэтиленовую пленку, на которую в дальнейшем будет установлен ламинат.

Также можно сделать сухую стяжку. В отличие от жидкой, в нее не добавляется вода, и она утрамбовывается, а не застывает.

Благодаря специальной стяжке, система водяного теплого пола имеет надежную конструкцию, на которую можно очень легко и в короткий срок постелить ламинат.

Данная система отопления проста в эксплуатации и не потребляет электричества.

Подключить его можно к системе центрального отопления, любому газовому или электрическому котлу, что делает всю систему универсальной под любое помещение.

Монтаж электрического теплого пола под ламинат

схема установки электрического пола

Электрический тёплый пол — это набор нагревательных электрических матов или отдельный кабель.

Для экономии берите нагревательный кабель, но помните, что нагревательные маты легче устанавливать.

Установка тёплого электрического пола схожа с монтажом водяного.

  • Выравниваем и очищаем основание.
  • Устанавливаем теплоотражающий материал, который не будет давать теплу нагревать бетон.
  • Затем идет установка тепловырабатывающих элементов: кабеля с шагом около 20 см или матов. Не забываем, что в местах установки мебели кабель не кладём.
  • Терморегулятор рекомендуется проводить заранее. Для его установки необходимо продолбить в стене желобок под сам регулятор и под провода.
  • Термодатчик устанавливаем между витками в гофрированной трубке.
  • Всю проводку необходимо тщательно заизолировать, чтобы не было открытых мест соединения.
  • Всю систему заливаем стяжкой толщиной не более 3 сантиметров.
  • Всё застилаем полиэтиленовой пленкой, на которую в дальнейшем будет установлен ламинат.

укладка электрического кабеля под ламинат

Преимуществами электрического теплого пола является удобство и простота монтажа. Кабельная система очень надежна, и имеет низкий риск механического повреждения.

Монтаж ламината

Ламинат на теплый пол устанавливается как обычно, после полного высыхания стяжки, можно использовать как замочное, так и клеевое соединение.

Существует несколько особенностей укладки ламината на теплый пол.

Если применялась стяжка, то после затвердевания её необходимо прогреть. Включаем нагрев тёплого пола на минимум и постепенно прибавляя по 5 ºC в день доводим мощность до половины. Затем отключаем и даём стяжке остыть.

При установке ламината нельзя наступать на инфракрасный плёночный пол, так как поломка одного из модулей может привести к неправильной работе всей системы.

Дополнительные советы

Безусловно, система теплого пола является удачным средством отопления помещения, так как подогревает одновременно всю его площадь.

На подогрев не уходит большое количество энергии, что делает его менее затратным и более удобным.

Если вы решились на его установку, то рекомендуется устанавливать сразу во всех комнатах.

Благодаря особенностям данной системы в сравнении с конвекционной, при нагревании в воздух не поднимается пыль и сор.

В отличие от обычной системы отопления, он более эффективен, быстрее справляется со своей задачей и потребляет меньше электроэнергии или воды.

Читать статью  Можно ли класть ламинат на теплый пол? Какой ламинат подходит для теплого пола

Теплый пол может не только заменить систему отопления, но и доставить немного уюта и комфорта холодными зимними вечерами.

У вас возникли вопросы, жалобы или вы хотите оставить свой позитивный отзыв, вы можете это сделать ниже! Оставляйте свои отзывы и предложения в комментариях!

Нам будет очень приятно, если вы найдёте время и повод поделиться своим мнением!

Монтаж пленочного теплого пола под ламинат: полная пошаговая инструкция

Когда сеять: лунный посевной календарь на 2023 год

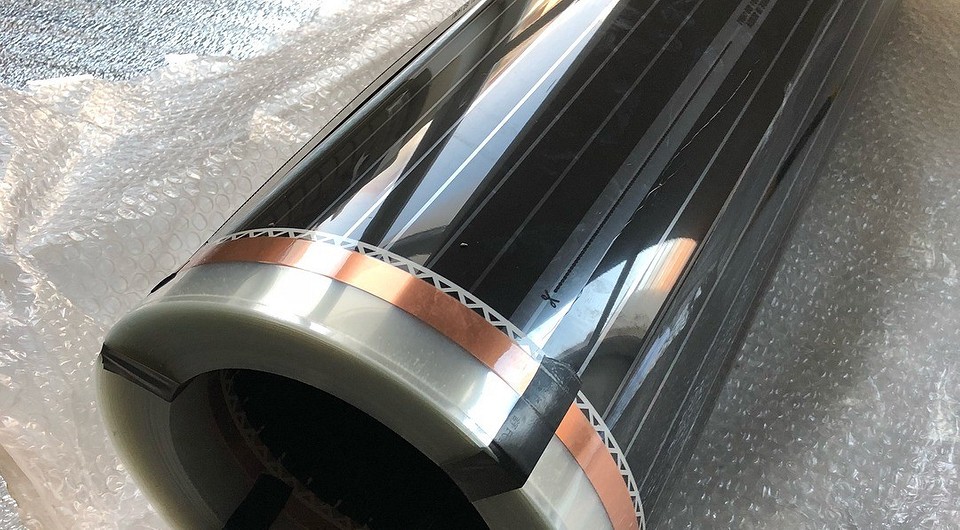

Греющий пол из инфракрасной пленки — хороший способ отопления помещения. Рассказываем, как правильно уложить его под ламинат.

Монтаж пленочного теплого пола под ламинат: полная пошаговая инструкция

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Теплый пол под деревянным полом: высокий риск или хорошая идея? Как монтировать правильно? Даем ответы

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

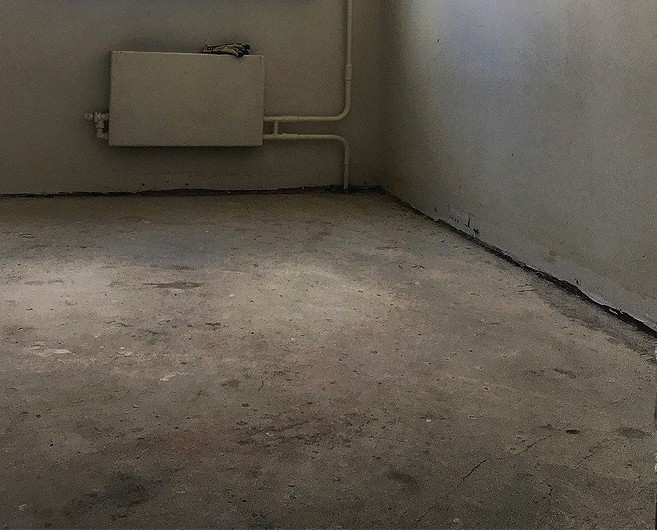

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Читать статью  Устройство теплого пола водяного на бетонном основании в частном доме своими руками: пошаговая схема

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

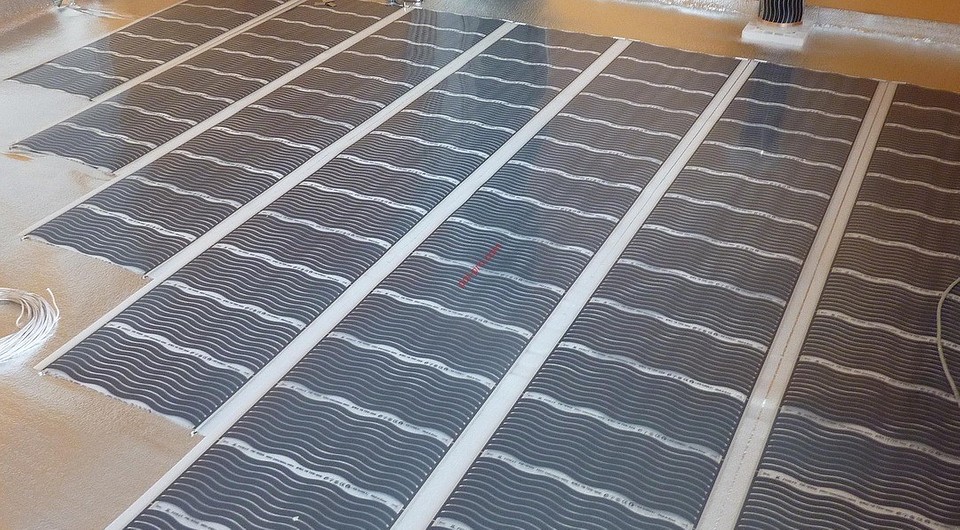

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

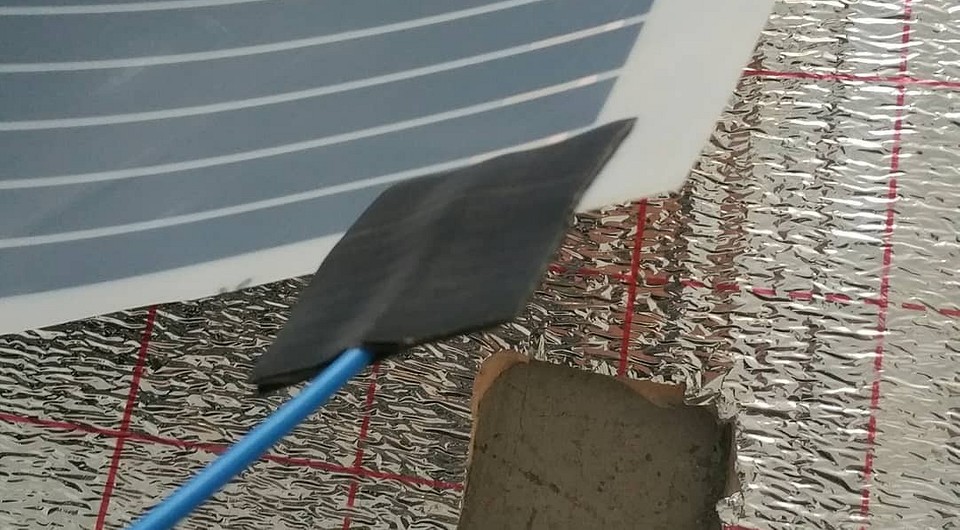

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

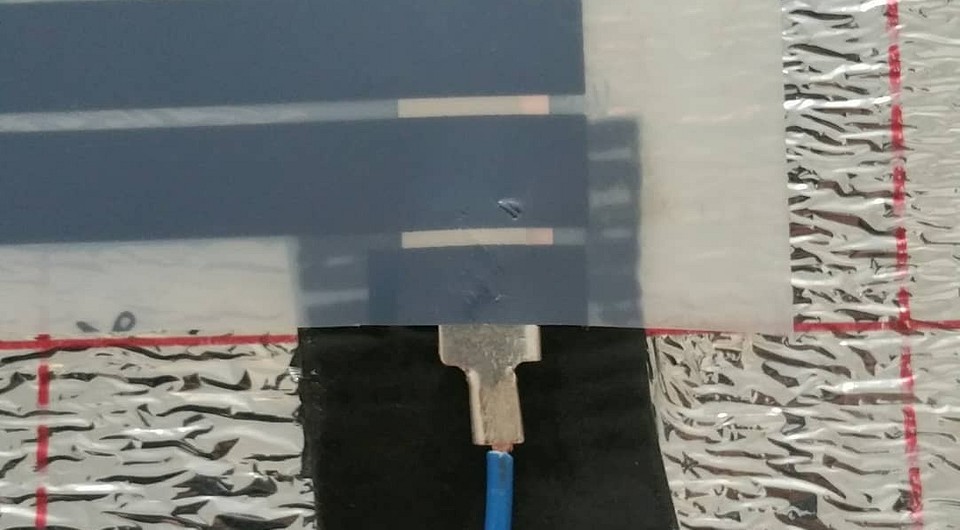

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

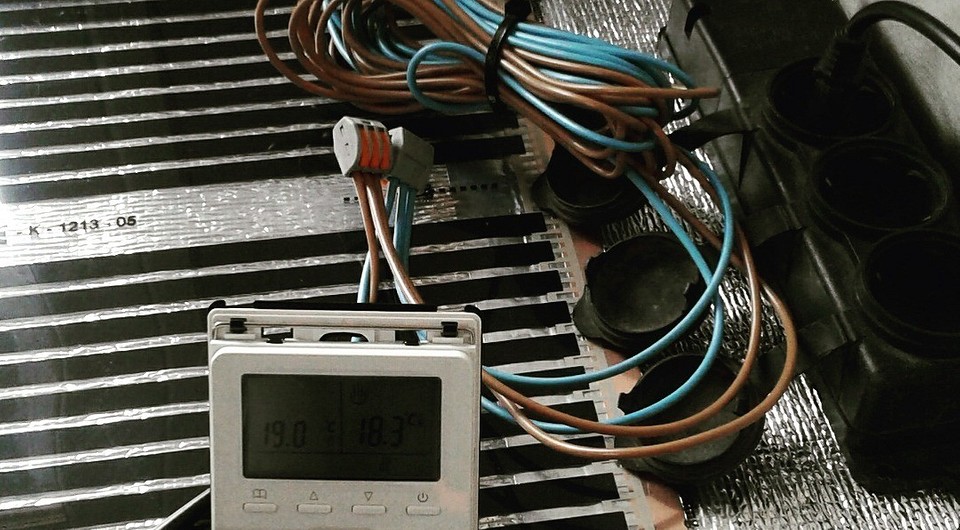

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.
