Окна двери ворота промышленных зданий виды и назначения

Здания и сооружения тепловых электростанций — Окна, двери и ворота

Окна промышленных зданиях выполняют в виде отдельных -проемов или в виде лент большой протяженности. Размеры и расположение окон принимаются в соответствии с архитектурным решением фасада здания, с учетом требований освещенности и аэрации. Здания с панельными стенами решают, как правило, с применением ленточного остекления высотой, кратной 0,6 м.
Оконное проемы обычно заполняются переплетами из стальных гнутых и прокатных профилей, железобетона или дерева.
Оконныe проемы больших размеров делятся на части вертикальными и горизонтальными импостами (стойками и балками), к которым крепятся оконные переплеты. Импосты передают нагрузку от веса переплетов и давления ветра на основной каркас здания.
Оконные переплеты выполняются одинарными или двойными, глухими или открывающимися створными.
Количество слоев стекол в остеклении световых проемов принимается в зависимости от назначенная здания, расчетного перепада температур наружного и внутреннего воздуха и влажности воздуха в помещении в соответствии с указаниями СНиП II-M.2-62.
В высоких отапливаемых одноэтажных промышленных зданиях двойное остекление выполняется обычно на высоту 2,4—3,6 м от пола.
Проемы, предназначенные только для освещения, заполняют глухими переплетами. Открывающиеся фрамуги в таких переплетах предусматривают только при двойном остеклении для протирки стекол.
Наибольшее распространение в промышленном строительстве получили стальные переплеты из специальных профилей (уголков, тавриков и пр.), изготавливаемые по ГОСТ глухими или со створками, вращающимися вокруг горизонтальной оси (рис. 7-22). Такая навеска створок, учитывая значительные размеры переплетов, упрощает механизмы для их открывания и препятствует попаданию влаги в помещение при косом дожде. В зависимости от расположения горизонтальной оси вращения различают верхнеподвесные створки, применяемые обычно в одинарных переплетах, среднеподвесные, применяемые в двойных переплетах, и нижнеподвесные. Иногда в двойных переплетах применяют комбинированную навеску створок; наружные створки — верхнеподвесные, а внутренние — нижнеподвесные.
Открывающиеся створные переплеты, расположенные на большой высоте, снабжаются механизмами открывания с дистанционным приводом. В нижней части оконных проемов устраивается подоконник или металлический фартук.
Стальные переплеты крепят к стенам в проемах специальными анкерами с последующей штукатуркой откосов, а при большой высоте проема—к специальным коробкам из уголков. Открывающиеся переплеты навешивают на коробки с помощью петель, укрепленных на сварке.
Переплеты заполняют с внутренней стороны стеклом толщиной 3 мм, закрепленным специальными клямерами, с последующим заполнением зазоров замазкой.
Вместо двойных переплетов иногда применяют более экономичные спаренные переплеты или двойное остекление одинарных переплетов, допускающих очистку внутренней поверхности стекол.
Железобетонные оконные переплеты применяют значительно реже металлических, хотя они и обладают рядом положительных качеств: огнестойки, не подвергаются загниванию и коррозии, дешевы в эксплуатации.
Устройство створных частей в железобетонных переплетах затруднено, поэтому их обычно делают глухими или со створками и форточками из стали или дерева.
Деревянные переплеты в промышленном строительстве находят применение благодаря относительно малой стоимости и простоте изготовления.
Они закладываются в деревянные коробки, имеющие высоту до 4,8 м. Коробки антисептируют и отделяют от стен слоем рубероида.
Для ремонта остекления окон и очистки стекол с обеих сторон, а также для обслуживания аэрационных проемов предусматриваются специальные устройства и приспособления (катучие подвесные люльки, мостики, монорельсы), обеспечивающие удобное и безопасное выполнение работ.
Наружные и внутренние двери промышленных зданий в зависимости от назначения подразделяются на эвакуационные, транспортные и запасные.

Размеры дверей принимаются по ширине равными 1; 1,5 и 2 м, а по высоте 2,4 м. Выполняются двери из дерева и металла. Деревянные двери брандмауэрных стен обшивают стальными листами с прослойкой из пропитанного глиной войлока. Металлические двери выполняют со стальным каркасом из уголков, обшитым листовой сталью.

Такие двери применяют в помещениях электрических распределительных устройств, трансформаторных камер и т. п.

Рис. 7-22. Стальные оконные переплеты а — типовые оконные переплеты, открывающиеся и глухие; б — детали вертикального сечения проема, заполненного одинарным, а в нижней зоне двойным стальным переплетом; в — заполнение проема типовыми стальными переплетами, двойными и одинарными; 1 — цементная штукатурка откоса; 2 — стальной лист толщиной 3—4 мм; 3 — оконная коробка из стальных канатных профилей; 4 — навеска; ПГ — переплет глухой; ПО — переплет открывающийся; ПОВ — переплет открывающийся внутренний.

В некоторых случаях вместо листовой стали каркас из уголков обшивают металлической сеткой. Такие сетчатые двери применяют для внутренних перегородок и ограждений на территории промышленных предприятий.
Ворота предназначаются для проезда транспортных средств. Размеры проемов ворот— расстояние между обушками обрамляющих элементов — рекомендуется принимать (ширина х высота) 2X2,4; 3X3; 4X3; 4X3,6; 4Х4,2 м. Для железнодорожного проезда принимаются ворота размером 4,7X5,6 м. Кроме того, для провоза негабаритных грузов иногда создаются специальные ворота значительно больших размеров. С наружной стороны ворот устраиваются пандусы — наклонные въезды с уклоном не более 10%.

Рис. 7-23. Типы ворот.
а. — распашные; б — раздвижные; в — многостворчатые; г —подъемные; д— фасад распашных ворот со стальным каркасом.

Наиболее распространенным типом ворот промышленных зданий являются створные — распашные ворота (рис. 7-23). Они представляют собой сварную раму из уголков и швеллеров, обшитую деревянными щитами, состоящими из брусков и обвязки. Нижнюю часть ворот снаружи на высоту 200 мм. обшивают стальным: листом; изнутри к нижней части ворот прикрепляют отрезок пожарного рукава, что улучшает герметичность притвора. В воротах устраивается калитка для прохода людей.
Ворота оборудуются запорами и шпингалетами.
Кроме описанных типов ворот, в производственных зданиях встречаются подъемные, многостворчатые, шторные и другие типы ворот, применяемые значительно реже из-за необходимости устройства сложных механизмов открывания.

Окна двери ворота промышленных зданий виды и назначения

ОКНА, ДВЕРИ, ВОРОТА ПРОМЫШЛЕННЫХ ЗДАНИЙ — ЧАСТЬ 2

Светопроницаемые ограждения из стекора (стекло коробчатое) и стеклоблоков предназна­чены для заполнения глухой части оконных прое­мов. В открывающейся части применяются створ­ные стальные оконные панели или отдельные пе­реплеты, остекленные листовым стеклом. По тепло­изоляционным свойствам ограждения из стекора швеллерного типа приравниваются к одинарному остеклению; из стекора коробчатого типа и стек­лоблоков — к двойному. Отсюда в неотапливаемых зданиях применяется стекор швеллерного типа; в отапливаемых — стекор коробчатого типа на высоту не менее 2,4 м от пола (выше может быть применен стекор швеллерного типа); в герметиче­ских зданиях с искусственным климатом — только стекор коробчатого типа.

Стекор швеллерного и коробчатого типов при­меняется в зависимости от прочностных свойств при ленточном остеклении и остеклении проемов соответственно высотой 1,8—3,6 м и 2,4—6 м. При необходимости сплошного остекления оконных проемов высотой до 15,6 м в заполнение вводится стальной фахверк из горизонтальных ригелей, рас­положенных между ярусами остекления и состав­ленных из холодногнутых профилей и вертикаль­ных составных тяжей, связывающих ригели между колоннами. Отдельные стекоры швеллерного или коробча­того типа крепятся к стеновым перемычечным па­нелям или стальным ригелям в горизонтальных обоймах. Обоймы образуются непрерывным на­ружным обрамляющим уголком и отдельными внутренними уголками, скрепленными винтами. Сопряжение уплотняется прокладками из морозо­стойкой резины и защищается от увлажнения гидроизоляционной мастикой. Вертикальные швы между стекором и простеночными блоками также уплотняются в стальных обоймах из гнутых угол­ков, пристрелянных дюбелями к бетону.

Вертикальные швы между отдельными стеко-рами герметизируются прокладками из морозо­стойкой резины и защищаются от увлажнения гидроизоляционной мастикой. Сечение прокладок специфично для каждого профиля.

Горизонтальные стальные ригели опираются на опорные консоли и прикрепляются к уголкам-упорам, применяемым для крепления стеновых панелей.

Стеклоблоки номинальным размером 0,2 X

X 0,2Х0,1 м представляют собой две склеенные по контуру стеклянные коробочки. Для лучшего рассеивания световых лучей желобчатые днища коробочек расположены взаимно перпендику­лярно. Для связи с раствором поверхности бо­ковых граней стеклоблоков придана шерохова­тость.

Стеклоблоки заполняют оконный проем в виде кладки со сквозными швами на безусадочном це­ментном растворе, армированном стальной сеткой из стержней диаметром 6 мм. Отдельные стекло­блоки могут быть укрупнены в светопрозрачные панели с обвязкой из безусадочного бетона. При установке таких панелей по контуру проема пре­дусматриваются эластичные прокладки, исклю­чающие передачу касательных усилий.

Деревянные окна для промышленных зданий состоят из оконных блоков-коробок с навешенны­ми на петли створками, с наружным или внутрен­ним открыванием. В одноэтажных зданиях приме­няются оба направления открывания; в много­этажных — только внутреннее.

Окна с наружным открыванием створок изго­товляются без наплава, с одинарными или спа­ренными переплетами; с внутренним открывани­ем — только с наплавом и со спаренными пере­плетами (наплав — выступ створок за грань коробки, уплотняющий притвор).

Оконные блоки заполняют отдельные проемы шириной 1,5; 3 и 4,5 м и высотой 1,2—7,2 м, с интервалом 0,6 м, а также ленты той же высо­ты. Ленты с внутренним открыванием разделены соосными колоннам доборными простеночными па­нелями шириной 0,5 м.

Оконные блоки, заполняющие отдельные прое­мы, крепятся к заложенным в боковые грани про­стеночных панелей деревянным пробкам; заполня­ющие ленты — к колоннам и стальным или дере­вянным импостам, связанным с перемычечными стеновыми панелями. Высота горизонтальных и ширина вертикальных стыков между блоками фик­сируется деревянными антисептированными про­кладками, располагаемыми соответственно около вертикальных или горизонтальных брусков ко­робок.

В стыки между оконными блоками с двойными створками заводятся теплоизолирующие прокладки с наружной и внутренней стороны. Стыки накры­ваются нащельниками.

Для отвода конденсирующейся влаги в нижних брусках коробок с внутренним открыванием ство­рок устраиваются прорези шириной 16 мм на расстоянии 50 мм от вертикальных брусков и импостов.

В зависимости от назначения и конструкции деревянные двери подразделяются на внутрен­ние— глухие или остекленные с притвором в чет­верть, остекленные с качающимися полотнами; наружные — глухие или остекленные с притво­ром в четверть.

В соответствии с направлением открывания глу­хие и остекленные двери с притвором в четверть могут изготовляться правыми или левыми. Наруж­ные двери изготовляются с порогом или без поро­га; внутренние — только без порога.

Двери поставляются собранными в блоки, со­стоящие из полотен, вложенных в коробки и наве­шенных на петли. Коробки без порога следует расшить монтажной доской. Полотна внутренних дверей высотой 2,3 м и шириной более 0,7 м навешиваются на три петли, остальные — на две петли. Крайние петли уста­навливаются в 250 мм от грани полотна, сред­ние петли—на середине высоты полотна.

Полотна наружных дверей могут изготовляться с дополнительной обшивкой рейками или отделкой шпоном из древесины твердых пород. Нижняя часть полотна экранируется с обеих сторон полоса­ми из декоративного бумажно-слоистого пластика

GardenWeb

Оконные блоки промышленных зданий разделяются на деревянные окна, стальные и алюминиевые оконные блоки, стальные оконные панели и оконные заполнения из стекора (коробчатые профильные стекла) и стеклоблоков.

Деревянные окна состоят из оконных блоков-коробок с навешенными на петли створками, с наружным или внутренним открыванием. В одноэтажных зданиях применяют оба направления открывания; в многоэтажных — только внутреннее.

Оконные блоки заполняют отдельные проемы шириной 1,5; 3 и 4,5 м и высотой от 1,2 до 7,2 м с градацией 0,6 м, а также оконные панели той же высоты. Оконные блоки, заполняющие отдельные проемы, крепят к заложенным в боковые грани простеночных панелей, деревянным пробкам; заполняющие ленты — к колоннам и стальным или деревянным импостам, связанным с перемычечными стеновыми панелями.

Стыки между оконными блоками с двойными створками заполняют теплоизолирующими прокладками с наружной и внутренней сторон. Стыки закрываются планками — нащельниками.

Деревянные окна для многоэтажных зданий (ГОСТ 475—70) имеют спаренные (С) и раздельные (Р) переплеты. В северных районах страны устраивают окна преимущественно с раздельными переплетами и расстоянием между ними 90 мм. При панельных стенах толщиной 240 мм это расстояние может быть уменьшено до 50 мм, В южных районах в основном используют спаренные переплеты.

Воротный проем обрамляют сборной железобетонной рамой. Полотна ворот представляют собой стальной каркас (обвязка из швеллеров, средники из двутавров, раскосы из полосовой стали), заполненный дощатыми двухслойными филенками. В одном из воротных полотен устраивают калитку. Чтобы не было продувания по контуру воротной рамы, к каркасу приваривают нащельники из полосовой стали, а щели между распашными полотнами и под ними закрывают гибкими фартуками из резины или брезента.

Ураспашных ворот полотна навешивают на петли с шарикоподшипниками в нижней петле, а у раздвижных — подвешивают к верхней направляющей на двух ходовых роликах.

Подъемно-секционные ворота состоят из рамы портала и подъемных полотен, которые на роликах скользят по раме и при подъеме размещаются внутри цеха над воротным проемом.

Шторные железнодорожные ворота состоят из полотна-шторы, скользящей по направляющим и наматывающейся на барабан, который установлен на раме, расположенной над воротным проемом.

В отапливаемых зданиях ворота должны быть оборудованы механическими приводами и тепловыми завесами.

GardenWeb

Окна служат для освещения, естественной вентиляции и инсоляции — облучения помещений солнечными лучами; двери — для перемещения людей с улицы в помещение или из одного изолированного помещения в другое; ворота — для проезда транспортных средств с улицы в цех или из одного помещения в другое.

Окна как конструктивный элемент относятся к ограждающим конструкциям зданий и должны удовлетворять теплотехническим и звукоизоляционным требованиям. Для обеспечения необходимой звуко- и теплоизоляции окна имеют одинарное, двойное, а иногда и тройное остекление, соответствующее расстояние между стеклами, тщательную герметизацию стыков элементов оконных заполнений. Размеры окон определяют расчетом необходимого естественного освещения помещений.

Вентиляцию помещений обеспечивают через форточки, открывающиеся створки окон или фрамуги. Заполнение оконного проема состоит из оконной коробки, оконных переплетов и подоконной доски (рис. 1).

Оконные коробки состоят из обвязки по периметру проема в виде двух вертикальных и двух горизонтальных брусков, импостов — вертикальных брусков, разделяющих проем по вертикали, и средников, разделяющих проем по горизонтали. Оконные коробки заделывают в стены наглухо Щели между коробкой и стеной конопатят войлоком, смоченным в гипсовом растворе, а откосы проемов штукатурят.

Оконные переплеты могут быть без открывающихся частей и створными, которые имеют открывающиеся, раздвижные или подъемные створки. Наиболее часто применяют переплеты, открываемые вовнутрь. Переплеты можно изготовлять из дерева, металла и пластмасс. В гражданских зданиях используют преимущественно деревянные переплеты.

Оконный переплет состоит из остекленных элементов вертикальных — створок и горизонтальных (на всю ширину проема) элементов — фрамуг.

Рис. 1. Оконное заполнение о —блок с раздельными коробками; 6 — блок с общей оконной коробкой

В гражданских зданиях, особенно в жилых домах, широкое распространение получили спаренные переплеты, представляющие собой сближенные вплотную внутренний и наружный переплеты, скрепленные между собой.

Подоконные лоски делают деревянными, гипсобетон- ными, железобетонными с верхним мозаичным слоем, пластмассовыми, а иногда из полированных мраморных плит и др.

В практике индустриального строительства широко используют оконные блоки, состоящие из оконных коробок и переплетов с прирезанными оконными приборами (навесами, ручками и шпингалетами). Сборку оконных блоков, первичную окраску их и остекление осуществляют на заводах. Оконные блоки устанавливают одновременно с кладкой стен.

В помещениях с повышенной влажностью деревянные переплеты подвержены загниванию и потому недолговечны. В связи с этим в таких помещениях применяют переплеты алюминиевые и стальные, а также железобетонные и из пластмасс.

К новым конструкциям относится заполнение оконных проемов из стеклоблоков и стеклопрофилита. Светопроемы из таких блоков имеют высокие эксплуатационные качества, прочны и долговечны.

Двери как конструктивный элемент относятся к ограждающим конструкциям помещений; по назначению их делят на наружные, внутренние и балконные; по способу открывания — на распашные, раздвижные, вращающиеся и с качающимися полотнами; по числу дверных полотен — на однопольные, двупольные и полуторные. Двери должны обеспечивать необходимую звукоизоляцию, зрительную изоляцию, а наружные и балконные двери еще и теплозащиту. Размеры дверей рассчитывают по пропускной способности при эва- куаиии людей из зданий, а также с учетом габаритов мебели и оборудования.

Двери состоят из дверной коробки и открывающегося дверного полотна. Балконные двери по теплотехническим условиям выполняют со спаренными полотнами.

Дверные коробки крепят в проемах при помощи стальных ершей; зазоры между стеной и коробкой конопатят паклей; откосы штукатурят; зазоры между брусками коробок и перегородкой закрывают наличниками. Дверные полотна и соответственно двери бывают щитовые и филенчатые. Щитовые двери состоят из деревянной рамы по контуру дверного полотна, облицованной с двух сторон древесноволокнистой плитой; в филенчатых полотнах между вертикальными и горизонтальными элементами рамы делают вставки из досок или фанеры — филенки. Щитовые двери вследствие экономичности, высоких санитарно-технических и художественных качеств нашли широкое применение в массовом строительстве.

В общественных зданиях в последнее время начали использовать дверные полотна из закаленного стекла. Такие двери красивы, но из-за отсутствия притворов продуваемы и, как правило, требуют устройства воздушных завес.

Окна двери ворота промышленных зданий виды и назначения

Оконные блоки промышленных зданий разделяются на деревянные окна, стальные и алюминиевые оконные блоки, стальные оконные панели и оконные заполнения из стекора (коробчатые профильные стекла) и стеклоблоков.

Деревянные окна состоят из оконных блоков-коробок с навешенными на петли створками, с наружным или внутренним открыванием. В одноэтажных зданиях применяют оба направления открывания; в многоэтажных — только внутреннее.

Оконные блоки заполняют отдельные проемы шириной 1,5; 3 и 4,5 м и высотой от 1,2 до 7,2 м с градацией 0,6 м, а также оконные панели той же высоты. Оконные блоки, заполняющие отдельные проемы, крепят к заложенным в боковые грани простеночных панелей деревянным пробкам; заполняющие ленты — к колоннам и стальным или деревянным импостам, связанным с перемычечными стеновыми панелями.

Стыки между оконными блоками с двойными створками заполняют теплоизолирующими прокладками с наружной и внутренней сторон. Стыки закрываются планками — нащельниками.

Деревянные окна для многоэтажных зданий (ГОСТ 475—70) имеют спаренные (С) и раздельные (Р) переплеты. В северных районах страны устраивают окна преимущественно с раздельными переплетами и расстоянием между ними 90 мм. При панельных стенах толщиной 240 мм это расстояние может быть уменьшено до 50 мм, В южных районах в основном используют спаренные переплеты.

Стальные оконные переплеты из катаных или гнутых профилей таврового, уголкового или трубчатого сечений устанавливают в большинстве одноэтажных промышленных зданий.

Стальной каркас оконных заполнений образуется импостами, расположенными через 1,5—2 м и привариваемыми к закладным элементам в перемычечных панелях. К импостам прибалчивают глухие переплеты и открывающиеся фрамуги с верхней или нижней подвеской. Для проветривания помещения фрамуги стальных переплетов открываются при помощи специально устанавливаемых рычажных приборов открывания.

В многоэтажных промышленных зданиях устанавливают переплеты стальные из трубчатых профилей или алюминиевые.

Стальные оконные панели заводского изготовления выполняют двух видов: для одноэтажных промышленных зданий из прокатных профилей металла размером панели 6х 1,2 и 6х 1,8 м и для многоэтажных зданий из трубчатых профилей размером панели по длине 6 м и по высоте от 1,2 до 3 м с интервалом через 0,6 м.

Панели состоят из несущей стальной рамы, выполняющей роль оконной коробки, и оконных глухих или открывающихся створок, соединенных между собой рычажными механизмами для совместного открывания. Такими панелями заполняют проемы высотой до 20 м. При этом их устанавливают друг на друга и скрепляют болтами. К каркасу здания оконные панели крепят так же на крепежных уголках, как и крепление стеновых панелей.

Читать статью  Пластиковые окна в Ростове-на-Дону по низким ценам.

Стекла окантовывают резиновым профилем и крепят в глухих панелях непосредственно к несущей раме холодногнутыми штапиками на болтах, а в открывающихся панелях — к рамкам кляммерами на болтах. Штапики привинчивают на резиновые прокладки.

Оконные заполнения из стекора и стеклоблоков. Светопроницаемые элементы из стекора и стеклоблоков предназначены для заполнения глухой части оконных проемов.

По теплоизоляционным свойствам заполнения из стекора швеллерного типа приравнивают к одинарному остеклению; из стекора коробчатого типа и стеклоблоков — к двойному. В неотапливаемых зданиях используют стекор швеллерного типа; в отапливаемых — стекор коробчатого типа на высоту не менее 2,4 м от пола (выше может быть применен стекор швеллерного типа); в герметичных зданиях с искусственным климатом — только стекор коробчатого типа.

Отдельные стекоры швеллерного или коробчатого типа крепят к стеновым перемычечным панелям или стальными ригелями в горизонтальных обоймах. Последние образуются непрерывным наружным обрамляющим и отдельными внутренними уголками, скрепленными винтами. Сопряжение уплотняют прокладками из морозостойкой резины и защищают от увлажнения гидроизоляционной мастикой. Вертикальные швы между стекором и простеночными блоками также уплотняют резиновыми прокладками и гидроизоляционной мастикой.

Рис. 1. Заполнение оконного проема стекорЫм коробчатого сечени
1 — металлический лист; у.? — профильная резина; 3 — герметик; 4 — стекор; 5 — металлическая стойка; 6 — стена

Вертикальные швы между отдельными етекорами герметизируют прокладками из морозостойкой резины и защищают от увлажнения гидроизоляционной мастикой.

Заполнение оконного проема стеклоблоками представляет собой кладку со сквозными швами без перевязки на безусадочном цементном растворе, армированном стальной сеткой из стержней диаметром 6 мм. Отдельные стеклоблоки могут быть укрупнены в светопрозрачные панели с рамной обвязкой из безусадочного бетона. При установке таких панелей по контуру проема предусматривают эластичные прокладки.

Двери промышленных зданий по назначению, по способу открывания и по конструктивным решениям в основном не отличаются от дверей гражданских зданий. В отдельных случаях в зависимости от требований технологии промышленных производств устанавливают стальные двери. В этом случае дверные коробки выполняют из швеллеров, а дверные стальные полотна — из 2-мм листовой стали. На полотно приваривают нащельник из полосовой стали.

Воротный проем обрамляют сборной железобетонной рамой. Полотна ворот представляют собой стальной каркас (обвязка из швеллеров, средники из двутавров, раскосы из полосовой стали), заполненный дощатыми двухслойными филенками. В одном из воротных полотен устраивают калитку. Чтобы не было продувания по контуру воротной рамы, к каркасу приваривают нащельники из полосовой стали, а щели между распашными полотнами и под ними закрывают гибкими фартуками из резины или брезента.

У распашных ворот полотна навешивают на петли с шарикоподшипниками в нижней петле, а у раздвижных — подвешивают к верхней направляющей на двух ходовых роликах.

Подъемно-секционные ворота состоят из рамы-портала и подъемных полотен, которые на роликах скользят по раме и при подъеме размещаются внутри цеха над воротным проемом.

Шторные железнодорожные во-рота состоят из полотна-шторы, скользящей по направляющим и наматывающейся на барабан, который установлен на раме, расположенной над воротным проемом.

В отапливаемых зданиях ворота должны быть оборудованы механическими приводами и тепловыми завесами.

Лекция №11

Основные светопрозрачные ограждения зданий – окна, двери, фонари и ворота.

Назначение светопрозрачных ограждений – обеспечение необходимой величины естественной освещенности основных помещений и возможность визуального контакта с окружающей средой.

Конструкции светопрозрачных ограждений подвержены силовым и не силовым воздействиям: снаружи на них воздействуют ветровые нагрузки, атмосферные осадки, переменные температура и влажность воздуха, солнечная радиация, шум, пыль и водорастворимые химические примеси в атмосферной влаге; изнутри – потоки тепла и пара, шум.

Светопрозрачные ограждения должны обладать: необходимой прочностью и жесткостью; герметичностью соединений друг с другом и со стеной; соответствующими условиями эксплуатации, величинами индекса звукоизоляции и сопротивления теплопередачи и воздухопроницания.

Конструкции ограждений состоят из светопрозрачного материала и обрамляющих его элементов. Основной светопрозрачный материал – силикатное стекло. В качестве обрамляющих используют деревянные, деревянно-алюминиевые, алюминиевые, металлические или металлопластиковые.

2. Окна и фонари.

Размеры окон и фонарей назначают в соответствии с нормативными требованиями естественной освещенности, архитектурной композиции, экономии энергозатрат и тепла. Площадь жилых комнат и кухонь должна составлять не менее 1/8 – 1/5.5 от площади пола. Площадь окон и фонарей в общественных и промышленных зданиях определяется на основе светотехнического расчета.

Необходимость ограничения площади окон и фонарей объясняется их высокой стоимостью и увеличением их эксплуатационных затрат на отопление при увеличении размеров окон в связи с меньшим, по сравнению с глухой стеной, сопротивлением теплопередаче светопрозрачного ограждения.

Стандартные размеры проемов кратны укрупненному модулю 3М и разнообразны по размерам и пропорциям. Так высота окон принимает следующие значения: 0.6, 0.9, 1.2, 1.5м, а ширина 0.9, 1.2, 1.5, 1.8, 2.1м.

Стандартная конструкция оконного заполнения приведена на рисунке 1.

В зависимости от поперечного профиля в производственных зданиях встречаются следующие разновидности световых фонарей: П-образные с вертикальным освещением, трапецеидальные и треугольные с наклонным остеклением, а также зубчатого профиля (шеды), зенитные.

Фонари могут быть различной конструкции, но она должна обязательно включать в себя несущий каркас и ограждающую часть. Несущий каркас состоит из поперечных конструкций и панелей (или прогонов). Наиболее простой каркас представляет собой ряд стоек, опирающихся на несущие элементы покрытия. Для повышения поперечной жесткости в контур рам фонаря вводят раскосы, а торцевые стенки усиливают элементами фахверка.

3. Двери и ворота.

Проектируют, как правило, остекленными, одно- и двухпольными, с одинаковыми или разными по ширине полотнами. Размеры дверей стандартизированы. Высота их составляет 2 или 2.3м. Ширина однопольных дверей 0.9м, ширина проема двухпольных дверей с одинаковыми полотнищами 2м, с неравными – 1.5 и 1.3м.

Конструкция двери состоит из прямоугольной замкнутой деревянной коробки, нижний профиль которой выполнен с порогом или без него, и навешиваемого на коробку на петлях дверного полотна.

3.2. Балконные двери.

Конструкция балконной двери имеет одинаковые с окном решения переплетов, коробки и светопрозрачной части. Глухая часть балконной двери имеет следующее стандартное заполнение: во внутреннем переплете – шлифованную древесностружечную плиту толщиной 16мм, в наружном – древесноволокнистых плит, слой пергамина и наружную шпунтованную деревянную обшивку.

3.3. Внутренние двери.

Во внутренних стенах и перегородках предусматривают дверные проемы.

Конструктивные решения и типы ворот производственных зданий зависят от характера транспортных средств промышленного предприятия и их габаритов (железнодорожных составов, автомобилей, электро- и автопогрузчиков, тягачей и др.), а также от видов и размеров оборудования.

На промышленных предприятиях в зависимости от способа открывания приняты следующие виды ворот: подъемно-секционные, шторные, раздвижные и распашные.

Ворота различают следующих типов и размеров: подъемно-поворотные (секционные) 4.8´5.4м – для пропуска железнодорожного транспорта; откатные 4.8´5.4м, 3.6´3.6м – для горячих цехов, складов и т.п.; шторные 4.8´5.6м – для всех видов напольного транспорта; раздвижные 4.8´5.4м, 3.6´3.6м, 3.6´3м – для горячих цехов, складов и т.п.; распашные 2´2.4м, 3´3м, 4´3м, 6.4´4.2м, 4.8´5.4 – в цехах различного назначения.

1. Архитектура: Учеб. для студентов сантехн. специальностей строит. вузов / Орловский Б.Я., Магай А.А., Бабаян Г.А., Сербинович П.П.; Под ред. Б.Я. Орловского.- 2-е изд., перераб. и доп.- М.: Высш. шк., 1984.- с. 106 – 107, 236 – 238, 244 — 249.

2. Архитектура гражданских и промышленных зданий. Учебник для вузов. В 5-ти т. Т. 3. Жилые здания. Под ред. Шевцова К.К. М.: Стройиздат, 1988.- с. 136 – 141.

3. Архитектура гражданских и промышленных зданий. В 5 т. Учебник для вузов. Т. 5. Промышленные здания / Л.Ф. Шубин.- 3-е изд., перераб. и доп.- М.: Стройиздат, 1986.- с. 231 – 238, 250 — 261.

4. Сербинович П.П. Архитектура гражданских и промышленных зданий. Гражданские здания массового строительства. Учеб. для строительных вызов. Изд. 2-е, испр. и доп. М.: Высшая школа, 1975. с. 215 – 224.

5. Орловский Б.Я., Орловский Я.Б. Архитектура гражданских и промышленных зданий. Промышленные здания: Учеб. для вузов по спец. «Пром. и гражд. стр-во». 4-е изд., перераб. и доп.- М.: Высш. шк., 1991.- с. 245 – 247, 258 – 262, 267 – 268.

Лекция №11. Основные конструктивные элементы промышленных зданий

Основные конструктивные элементы промышленных зданий.

Перегородки в одно- и многоэтажных зданиях служат для выделения отдельных помещений и подразделяются на выгораживающие (преграждающие доступ в определенные помещения) и разделительные (препятствующие распространению производственных вредностей).

Выгораживающие перегородкижелательно проектировать сборно-разборными из щитов, с использованием стали, дерева и железобетона.

Разделительные перегородкиизготавливают в основном из кирпича, блоков и панелей.

Перегородки следует, как правило, проектировать с применением панелей (т.е. щитов) заводского изготовления, а также в виде каркаса, заполненного плитными или листовыми материалами.

Полы промышленных зданий состоят из основания, подстилающего слоя и покрытия. Основанием для пола служат: на первых этажах — грунт, на междуэтажных перекрытиях — плиты перекрытия. Кроме этих основных слоев, в конструкции пола могут входить прослойка, гидроизоляция, теплоизоляция и др.

Название полу дают по его верхнему слою — покрытию. Различают земляные или глинобитные покрытия пола, цементно-песчаные, цементно-бетонные, асфальтобетонные, полимерцементно-бетонные, поливинилацетатные, ксилолитовые, шлакоситалловые, клинкерные и другие покрытия полов.

Окна. Оконные переплеты делают из дерева (для производств с нормальным температурно-влажностным режимом), стали или алюминия (в зданиях повышенной капитальности) и железобетона (в зданиях с повышенной влажностью). Заполнение оконных проемов может быть двойным или одинарным, в зависимости от расчетного перепада температур наружного и внутреннего воздуха, вида зданий и помещений. Световые проемы устраивают в виде отдельных окон, лент или сплошные. Кроме листового стекла, для заполнения оконных проемов применяют стеклоблоки, профильное стекло коробчатого или швеллерного сечения.

Оконные проемы, не предназначенные для вентиляции, как правило, заполняют остекленными неоткрывающимися переплетами или стеклопрофилитом. При двойном остеклении следует предусматривать открывающиеся створки во внутренних переплетах (для протирки стекол).

Открывание переплетов следует предусматривать, как правило, механизированным.

Световые или светоаэрационные фонари, представляющие собой остекленную надстройку над специально устроенными проемами в перекрытии здания, применяют для верхнего освещения зданий.

Наряду с освещением эти фонари служат целям воздухообмена в помещениях, вследствие чего их называют светоаэрационными (рис. 1). Световая активность фонарей зависит от наклона и площади остекления, расположения его по отношению к рабочей плоскости. Размер фонарей определяют на основании светотехнического расчета.

Тип фонарей (светоаэрационный или световой) назначается в соответствии с технологическими и санитарно-гигиеническими требованиями и климатическими условиями района строительства.

Открывание переплетов светоаэрационных фонарей следует проектировать, как правило, механизированным с дистанционным управлением из помещения.

Фонари следует проектировать, как правило, длиной не более 84 м. Расстояние между торцами фонарей следует принимать равным шагу стропильных конструкций.

Оптимальная в светотехническом отношении ширина прямоугольных и трапециевидных фонарей в многопролетных зданиях составляет 0,4—0,6 ширины пролета, а отношение высоты фонарей к их ширине — 0,3. Унифицированные прямоугольные фонари приняты шириной 6 м для пролетов 12 и 18 м и шириной 12 м — для пролетов 24, 30 и 36 м.

Для верхнего освещения применяют также зенитные фонари со светопропускающими элементами из органического стекла.

Ворота и двери. Размеры ворот и дверей и их число для каждого помещения определяют в зависимости от требуемой пропускной способности. Дверисостоят из дверных коробок и открывающихся дверных полотен. Ворота имеют различную конструкцию (рис. 2). В основном ворота открываются и закрываются автоматически.

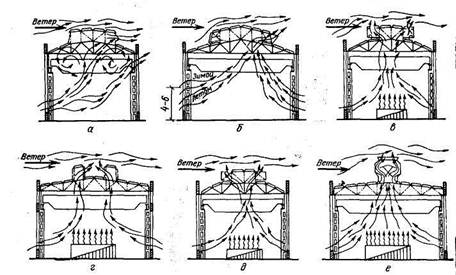

Рис. 1. Схемы аэрации однопролетных промышленных зданий, имеющих различные фонари:

а — светоаэрационный; б — системы КТИС; в — системы МИОТ-2; г — системы В. В. Батурина; д — системы ЛенПСП; е — системы Гипромеза

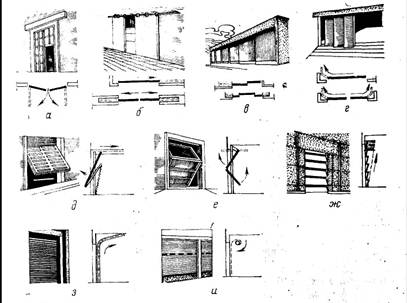

Рис. 2. Типы ворот производственных зданий:

а — распашные; б — раздвижные (одно- и двухпольные); в, г — раздвижные секционные; д — подъемно-дельные; е — складные; ж, з — подъемно-секционные; и — скатывающиеся (шторные)

Размеры ворот в свету для железнодорожного подвижного состава нормальной колеи следует принимать не менее 5,4 м повысоте и 4,8 м по ширине. Для остальных видов наземного транспорта размеры ворот в свету следует принимать с превышением размеров габаритов транспортных средств не менее 0,2 м по высотеи 0,6 м по ширине. С наружной стороны ворот следует предусматривать пандусы с уклономне более 10%.

Лестницы промышленных зданий подразделяют на основные, служебные, аварийные и пожарные.

Служебные лестницыприменяют для осмотра и обслуживания технологического оборудования, подъема на технологические площадки, состоят они из стальных маршей и площадок (рис. 4). Высоту маршей принимают кратной 600 мм.

Окна, двери: классификация, требования, конструктивные решения

Окна устраиваются для освещения и проветривания (вентиляции) помещений и состоят из оконных проемов, рам или коробок и заполнения проемов, называемого оконными переплетами.

Основные требования к окнам, которые должны соблюдаться при их проектировании и конструировании, – пропускать свет в помещения в соответствии с требующейся степенью их освещенности. Окна являются наружным ограждением; следовательно, при их конструировании необходимо учитывать те же требования, которые предъявляются к наружным стенам, т.е. теплозащитные качества, воздухопроницаемость (продувание) т.п.

В многоэтажных зданиях оконные и дверные проемы располагаются на поверхности стен друг над другом по одной оси. В этом случае нагрузка, передающаяся на наружные стены, воспринимается простенками. В каркасных зданиях при навесных стенах окна и двери в перегородках могут располагаться различно.

Размеры окон назначают в соответствии с нормативными требованиями естественной освещенностью, архитектурной композиции, экономии единовременных и эксплуатационных затрат.

Окна бывают деревянные, алюминиевые и пластиковые.

Деревянные окна зданий массового строительства преимущественно выполняют из стандартных конструкций оконных блоков со светопрозрачным заполнением из силикатного стекла или стеклопакетов.

Алюминиевые профили выполняются из трехкомпонентного сплава — алюминия, дающего легкость; магния, повышающего прочность сплава, и кремния, усиливающего литейные свойства.

Пластиковые окна имеют трехкамерную конструкцию, обеспечивающую высокую тепло- и звукоизоляцию. Пластик (ПВХ) – термопластичный, трудно воспламеняющийся искусственный поливинилхлоридный материал, получаемый из природного сырья: поваренной соли и нефти.

Деревянные оконные блоки со спаренными переплётами

Оконный блок со стянутыми вместе створками наружных и внутренних переплётов на оконной коробке называют спаренным. Конструктивные элементы его такие же, как и у блоков с раздельными переплётами. Створки переплётов между собой соединены стяжными винтами, их разъединяют лишь при протирке стёкол и ремонте. Воздухопроницаемость таких переплётов обеспечивает уплотняющие прокладки и наплав по контору внутренних створок.

Проветривание обеспечивают форточки или фрамуги. Конденсат, образующийся между оконными переплётами, собирается желобом нижней обвязки коробки и через прорезь выводится наружу. Оконные блоки со спаренными переплётами экономичны по расходу древесины. Однако у них теплопотери больше, чем у блоков с раздельными переплётами. В связи с этим блоки со спаренными переплетами нельзя использовать в районах с суровым климатом.

Для общественных зданий (повышенной капитальности) разработаны деревоалюминиевые блоки со спаренными переплётами, поверхность которых облицована профилями анодированного (под бронзу или другой цвет) алюминия. Элементы наружной облицовки, закреплённые шурупами, повышают защитно-декоративные качества оконных блоков.

1 – подоконная доска; 2 – и мпост; 3 – створка переплета; 4 – оконная коробка; 5 – фрамуга; 6 – средник; 7 – наружный водослив.

Рисунок 8.1 – Элементы оконного заполнения

Дверь – это подвижное ограждение в проёме стены или перегородки, служащее для изоляции друг от друга проходных помещений и входа в здания.

Их расположение, количество и размеры определяют с учетом числа людей, находящихся в помещениях, вида здания и других факторов.

Долговечность дверей — требование необходимое, но требуемые сроки службы, так же, определяются назначением помещения, и желанием заказчика. Для наружных дверей заказчик, скорее всего, захочет иметь двери, которые будут ему служить максимапльно долго (в приемлемом ценовом диапазоне), а вот для интерьерных дверей, все зависит от того, как скоро намечается повторное обновление интерьера.

Требования к внешнему виду дверей, наружной отделке, расстекловке, цвету, диктуются замыслом дизайнера и необходимостью вписать двери в интерьер или фасад здания. Двери, в зависимости от их положения в здании, числа полотен, способа открывания и т.д. можно разделить на следующие, представленные в Таблице 8.1, основные типы.

Таблица 8.1 – Классификация дверей

Характеристики (признаки)
Расположение в здании Способ открывания Материал Число полотен Заполнение дверного полотна Функциональное назначение
наружные: входные и балконные; внутренние: входные в квартиру или в другие помещения с лестничных клеток и коридоров, межкомнатные и шкафные. Распашные; Раздвижные; Складные; вращающиеся. Деревянные; Профильные; · ПВХ · алюминий; стальные; стеклянные; однопольные; двупольные; полуторные Глухие; остекленные для жилых зданий; для общественных зданий; специальные – огнезащитные; энергосберегающие; повышенной звукоизоляции; «защитные» (противоударные, пуленепробиваемые, противовзломные); водостойкие; другие (например, защитные от рентгеновского излучения).

К наружным дверям предъявляются требования, отличающиеся от требований к дверям внутренним, что определяется расположением этих дверей в здании. Наружные двери подвергаются воздействию атмосферных осадков, колебаниям температур наружного воздуха, ультрафиолетовым излучениям, ветрам и т.п. Они должны защищать внутренние помещения от холода и шума.

Следовательно, наружные двери должны быть звуко- и теплозащитными. Материалы, применяемые для изготовления подобных дверей и их наружной отделки, должны быть устойчивы к перечисленным выше негативным воздействиям. Еще одна функция, которую должны выполнять наружные двери (так же, как и входные в квартиры) — это противостояние несанкционированному доступу в помещения, т.е. обеспечение безопасности.

Читайте также:

  • Установка окон в снежинске
  • Окна по васту в доме
  • Полукруглые окна в доме чем завесить
  • Дом с панорамными окнами в канаде
  • Как утеплить холодильник под окном в хрущевке своими руками

ГОСТ 34914-2022 Окна для производственных зданий. Общие технические условия

Текст ГОСТ 34914-2022 Окна для производственных зданий. Общие технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

ГОСТ 34914— 2022

ОКНА ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Общие технические условия

Москва Российский институт стандартизации 2023

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

  • 1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (АО «ЦНИИПромзданий»)
  • 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
  • 3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2022 г. № 156-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004—97

Код страны по МК (ИСО 3166) 004—97

Сокращенное наименование национального органа по стандартизации

ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения

Госстандарт Республики Казахстан

  • 4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 декабря 2022 г. № 1539-ст межгосударственный стандарт ГОСТ 34914—2022 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2023 г.
  • 5 ВЗАМЕН ГОСТ 12506—81, ГОСТ 21096—75, ГОСТ 23344—78

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

© Оформление. ФГБУ «Институт стандартизации», 2023

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Приложение А (рекомендуемое) Основные типы конструкций и варианты заполнения светопрозрачной части оконных блоков

Приложение Б (справочное) Классы изделий по эксплуатационным характеристикам

Приложение В (рекомендуемое) Примерные схемы заполнения оконных проемов с простеночным остеклением

Приложение Г (рекомендуемое) Примерные схемы заполнения оконных проемов с ленточным остеклением

Приложение Д (рекомендуемое) Примеры узлов оконных блоков из алюминиевых сплавов

Приложение Е (рекомендуемое) Примеры узлов оконных блоков из поливинилхлоридного профиля.32

Приложение Ж (рекомендуемое) Примеры узлов оконных блоков из дерева

Читать статью  Замена балконного блока на раздвижные двери

ОКНА ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ

Общие технические условия

Windows for industrial buildings. General specifications

Дата введения — 2023—02—01

  • 1 Область применения

Настоящий стандарт распространяется на оконные блоки для производственных зданий 1 ) и устанавливает общие технические требования, которые необходимо учитывать при разработке стандартов на изделия конкретных видов.

Стандарт не распространяется на изделия специального назначения (пуленепробиваемые, противопожарные и пр.).

  • 2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 9.908 Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости

ГОСТ 9.913 Единая система защиты от коррозии и старения. Алюминий, магний и их сплавы. Методы ускоренных коррозионных испытаний

ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 111 Стекло листовое бесцветное. Технические условия

ГОСТ 538 Изделия замочные и скобяные. Общие технические условия

ГОСТ 2695 Пиломатериалы лиственных пород. Технические условия

ГОСТ 5088—2005 Петли для оконных и дверных блоков. Технические условия

ГОСТ 5090 Изделия скобяные для деревянных окон и дверей. Технические условия

ГОСТ 7897 Заготовки лиственных пород. Технические условия

ГОСТ 8486 Пиломатериалы хвойных пород. Технические условия

ГОСТ 9416 2 ) Уровни строительные. Технические условия

ГОСТ 9685 Заготовки из древесины хвойных пород. Технические условия

  • 1 ) Требования к проектированию производственных зданий приведены в соответствующих нормативных документах, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт. В Российской Федерации данные требования приведены в СП 56.13330.2021 «СНиП 31-03-2001 Производственные здания», распространяющемся на производственные и лабораторные здания, производственные и лабораторные помещения, мастерские (класс функциональной пожарной опасности Ф5.1), а также на складские здания и помещения, предназначенные для хранения веществ, материалов, продукции и сырья (грузов) (класс функциональной пожарной опасности Ф5.2), в том числе встроенных в здания других классов функциональной пожарной опасности.
  • 2 ) В Российской Федерации действует ГОСТ Р 58514—2019 «Уровни строительные. Технические условия».

ГОСТ 10354 Пленка полиэтиленовая. Технические условия

ГОСТ 11214 Блоки оконные деревянные с листовым остеклением. Технические условия

ГОСТ 12020 (ISO 175:2010) Пластмассы. Методы определения стойкости к действию химических сред

ГОСТ 14192 Маркировка грузов

ГОСТ 21519 Блоки оконные из алюминиевых сплавов. Технические условия

ГОСТ 22233 Профили прессованные из алюминиевых сплавов для ограждающих конструкций. Технические условия

ГОСТ 23166—2021 Конструкции оконные и балконные светопрозрачные ограждающие. Общие технические условия

ГОСТ 24033 Окна, двери, ворота. Методы механических испытаний

ГОСТ 24643 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения

ГОСТ 24699 Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия

ГОСТ 24700 Блоки оконные деревянные со стеклопакетами. Технические условия

ГОСТ 24866 Стеклопакеты клееные. Технические условия

ГОСТ 26433.0 1 ) Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1 2 ) Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26602.1 Блоки оконные и дверные. Методы определения сопротивления теплопередаче

ГОСТ 26602.2 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26602.3 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.4 Блоки оконные и дверные. Метод определения общего коэффициента пропускания света

ГОСТ 26602.5 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке

ГОСТ 28984 Модульная координация размеров в строительстве. Основные положения

ГОСТ 30673 Профили поливинилхлоридные для оконных и дверных блоков. Технические условия

ГОСТ 30674—99 Блоки оконные из поливинилхлоридных профилей. Технические условия

ГОСТ 30698 Стекло закаленное. Технические условия

ГОСТ 30733 Стекло с низкоэмиссионным твердым покрытием. Технические условия

ГОСТ 30777 Устройства поворотные, откидные, поворотно-откидные, раздвижные для оконных и балконных дверных блоков. Технические условия

ГОСТ 30826 Стекло многослойное. Технические условия

ГОСТ 30972 Заготовки и детали деревянные клееные для оконных и дверных блоков. Технические условия

ГОСТ 31364 Стекло с низкоэмиссионным мягким покрытием. Технические условия

ГОСТ 32997 Стекло листовое, окрашенное в массе. Общие технические условия

ГОСТ 33017 Стекло с солнцезащитным или декоративным твердым покрытием. Технические условия

ГОСТ 33087 Стекло термоупрочненное. Технические условия

ГОСТ 33121 Конструкции деревянные клееные. Методы определения стойкости клеевых соединений к температурно-влажностным воздействиям

ГОСТ 33575 Стекло с самоочищающимся покрытием. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (и классификаторов) на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

  • 3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 23166, а также следующие термины с соответствующими определениями:

  • 3.1 конструктивный размер: Размер элемента, который определяют с учетом зазоров между конструкциями.
  • 3.2 легкосбрасываемая конструкция; ЛСК: Ограждающая строительная конструкция, позволяющая освободить сбросной проем при воздействии на нее нагрузок от внутреннего дефлаграционного взрыва.

Примечание — Дефлаграционный взрыв — энерговыделение в объеме облака горючих газообразных смесей и аэрозолей при распространении экзотермической химической реакции с дозвуковой скоростью.

  • 3.3 ленточное остекление производственного здания: Оконные блоки, устанавливаемые в горизонтальном световом проеме, ограниченном снизу и сверху ограждающими конструкциями стены здания.

Примечание — Ленточное остекление образуется соединением оконных блоков за счет специальных профильных либо доборных элементов, применение которых обеспечивает выполнение нормируемых эксплуатационных характеристик остекления.

  • 3.4 номинальный размер: Размер между координационными (разбивочными) осями.
  • 3.5 окно (оконная конструкция): Светопрозрачная конструкция, являющаяся элементом ограждения здания (сооружения), предназначенная для обеспечения естественного освещения, вентиляции помещений, защиты от внешних климатических и других воздействий.
  • 3.6 оконная фурнитура: Приборы и механизмы, обеспечивающие открывание, закрывание и другие функциональные свойства оконных блоков.
  • 3.7 притвор: Зона примыкания створки с элементами рамы или импоста штульпы.

Примечание — Различают следующие виды притворов: основной притвор — сопряжение вертикального и верхнего горизонтального профилей створки и рамы; нижний притвор — сопряжение нижних горизонтальных профилей створки и рамы; импостный притвор — сопряжение профилей створки с импостом рамы; штульповый притвор (безымпостный) — сопряжение профилей створок между собой.

  • 3.8 простеночное остекление производственного здания: Оконные блоки, устанавливаемые в световом проеме, ограниченном с четырех сторон ограждающими конструкциями здания.
  • 3.9 сбросной проем: Проем, обеспечивающий снижение избыточного давления после поворота створки либо сброса оконного блока легкосбрасываемой конструкции.
  • 3.10 светоаэрационное окно: Окно, выполняющее функции обеспечения естественного освещения и вентиляции (воздухообмена) помещений производственного здания.
  • 3.11 световое окно: Окно, выполняющее функцию обеспечения естественного освещения помещений производственного здания.
  • 3.12 фрамуга: Створчатый элемент с горизонтальной осью поворота, в котором предусмотрено откидное открывание внутрь или наружу помещения с нижним или верхним расположением петель, ограниченный горизонтальным импостом и профилями рамы, предназначенный для проветривания помещения.
  • 3.13 штапик: Конструктивный элемент, обеспечивающий прочную фиксацию стеклопакета или листового стекла в оконной раме.
  • 4 Классификация и условные обозначения, основные размеры
    • 4.1 Оконные блоки классифицируют по следующим классификационным признакам:
    • — функциональному назначению (4.1.1);
    • — конструктивному исполнению остекления (4.1.2);
    • — материалам профильных элементов (4.1.3);
    • — типу конструкции (4.1.4, приложение А);
    • — схеме открывания створок оконного блока и фрамуг (4.1.5);
    • — эксплуатационным характеристикам (4.1.8, приложение Б).
    • 4.1.1 По функциональному назначению, в зависимости от функционального назначения производственного здания или отдельных его помещений, выделяют следующие оконные блоки:
    • — световые;
    • — светоаэрационные;
    • — легкосбрасываемые;
    • — шумозащитные и др.
    • 4.1.2 По конструктивному исполнению остекления выделяют:
    • — ленточное;
    • — простеночное.

    Примечание — Примеры остекления по конструктивному исполнению представлены в приложениях В, Г.

    • 4.1.3 По материалам профильных элементов выделяют следующие оконные блоки:
    • — из стали;
    • — древесины;
    • — алюминиевых сплавов;
    • — поливинилхлорида (ПВХ).

    Примечание — Примеры узлов профильных элементов в зависимости от материала представлены в приложениях Д—Ж.

    • 4.1.4 По типу конструкции выделяют следующие оконные блоки:
    • — одинарные (конструкции массового применения);
    • — раздельные (могут применяться в особых условиях, например для защиты от шума, в условиях низких температур), в т. ч. раздельно-спаренные.

    Примечание — Примеры конструкций в зависимости от типа представлены в приложении А.

    • 4.1.5 По схеме открывания створок оконного блока и фрамуг выделяют следующие оконные блоки:
    • — поворотные — с поворотом вокруг вертикальной крайней оси;
    • — откидные — с поворотом вокруг нижней или верхней крайней оси;
    • — параллельно-выдвижные — с параллельно-выдвижным открыванием;
    • — раздвижные — с параллельно-раздвижным открыванием (с горизонтальным перемещением створок);
    • — подъемные — с перемещением створки в вертикальной плоскости;
    • — комбинированные — с комбинированным открыванием;
    • — глухие.
    • 4.1.6 В качестве светопрозрачного заполнения применяют следующие оконные блоки: с бесцветным листовым стеклом; закаленным стеклом; термоупрочненным стеклом; листовым стеклом, окрашенным в массе; солнцезащитным стеклом; многослойным стеклом; стеклом с полимерными пленками; со стеклопакетом; одинарной конструкции с листовым остеклением; одинарной конструкции со стеклопакетом; спаренной конструкции с листовым остеклением; раздельной конструкции с листовым остеклением; раздельной конструкции со стеклопакетами; раздельно-спаренной конструкции с листовым остеклением.

    Примеры основных типов конструкций и варианты заполнения светопрозрачной части оконных блоков приведены в приложении А.

    • 4.1.7 По числу и расположению контуров уплотнения в притворах выделяют следующие оконные блоки: с одним контуром уплотнения; средним и внутренним уплотнением; наружным и внутренним уплотнением; наружным, внутренним и средним уплотнением.
    • 4.1.8 Оконные блоки классифицируют по следующим эксплуатационным характеристикам:
    • — пропусканию света;
    • — воздухопроницаемости;
    • — водопроницаемости;
    • — сопротивлению ветровой нагрузке;
    • — звукоизоляции;
    • — сопротивлению теплопередаче.

    Примечание — Классы изделий по перечисленным выше эксплуатационным характеристикам устанавливают в соответствии с данными, приведенными в таблицах Б.1—Б.7 (приложение Б).

    В связи с разнообразием условий эксплуатации, связанных с особенностями производственного процесса (требования к освещенности, температуре помещения, нагрузочным факторам и др.), требования к эксплуатационным характеристикам оконных блоков принимают согласно техническому заданию на проектирование конкретного помещения производственного здания, выполненного с учетом технологических процессов, осуществляемых на проектируемом объекте.

    • 4.2 Условное обозначение изделия может быть представлено в двух вариантах:
    • — полное, содержащее основные технические характеристики изделия (рисунок 1);
    • — сокращенное, содержащее сведения, необходимые при поставке и установке изделия на объекте строительства (рисунок 2).

    Полное условное обозначение изделия, включая эксплуатационные характеристики изделий (в виде классов или в количественном выражении), а также другие особенности конструкции изделия (например, марку профильной системы, цвет изделий, наличие устройств проветривания и пр.) рекомендуется приводить только в проектной документации, паспорте и договоре на поставку, в остальных случаях — применять сокращенное обозначение, наносимое на изделие.

    В знаменателе полного условного обозначения необходимо указывать эксплуатационные характеристики, такие как классы по показателям сопротивления теплопередаче, воздухо- и водопроницаемости, звукоизоляции, общего коэффициента пропускания света, сопротивления ветровой нагрузке, а также вариант исполнения изделия (например, морозостойкость).

    Дополнительные сведения могут содержать информацию о изделиях, выполненных по национальным стандартам (см. пример в 4.9).

    В условное обозначение строительной конструкции может быть дополнительно включен артикул, характеризующий изделие в базе данных изготовителя.

    ——————— Тип конструкции и вариант остекления

    ————— Способ открывания фурнитуры

    X — X — XXX — х — X — X — X — X

    х — X — X — X — X — X

    ——Класс по показателю сопротивления теплопередаче

    ——Класс по показателю воздухо- и водопроницаемости

    —-Класс по показателю звукоизоляции

    —Класс по показателю общего коэффициента пропускания света

    —Класс по показателю сопротивления ветровой нагрузке

    ————— Буквенное обозначение «М» для изделий морозостойкого исполнения

    • 1 Позиции, отмеченные знаком «*», допускается не заполнять.
    • 2 Классы изделий по перечисленным выше показателям представлены в приложении Б.

    Рисунок 1 — Структура полного условного обозначения изделия

    ——————————— Материал изделия ————————— Габаритные размеры изделия ———————- Тип конструкции и вариант остекления —————- Способ открывания и тип фурнитуры ———— Обозначение стандарта ——- Обозначение артикула*

    X — X — XXX — х — X — X — X — X

    Примечание — Позиции, отмеченные знаком «*», допускается не заполнять. Рисунок 2 — Структура сокращенного условного обозначения изделия

    4.3 Условные обозначения

    • 4.3.1 Для указания типа изделия используют следующие обозначения:

    Оп — оконный блок производственного здания;

    Опш — оконный блок шумозащитный;

    Оплсб — оконный блок легкосбрасываемый;

    ОпЛ — ленточное остекление производственного здания.

    • 4.3.2 Для указания материала профильных элементов оконных блоков производственных зданий используют следующие обозначения по ГОСТ 23166—2021 (пункт 4.3.3):

    А — алюминиевый сплав;

    П — поливинилхлорид (ПВХ).

    • 4.3.3 Габаритные номинальные размеры изделия следует фиксировать в форме Н х L,

    где Н — высота изделия, мм;

    L — ширина изделия, мм.

    • 4.3.4 Для указания типа конструкции и варианта остекления производственных зданий используют следующие обозначения по ГОСТ 23166—2021 (пункт 4.3.5):

    Л — с бесцветным листовым стеклом;

    • 3 — с закаленным стеклом;

    Т — с термоупрочненным стеклом;

    О — с листовым стеклом, окрашенным в массе;

    СЗ — со стеклом с солнцезащитным и декоративным твердым покрытием;

    М — с многослойным стеклом;

    ПП — стекло с полимерными пленками;

    СП — со стеклопакетом;

    ОЛ — одинарной конструкции с листовым остеклением;

    ОСП — одинарной конструкции со стеклопакетом;

    РЛ — раздельной конструкции с листовым остеклением;

    Р2СП — раздельной конструкции со стеклопакетами;

    РСЗЛ — раздельно-спаренной конструкции с листовым остеклением;

    СПК — со стеклопакетом клееным 3 ).

    • 4.3.5 Для указания способа открывания используют следующие обозначения:

    ПР — поворотное — с поворотом створки вокруг вертикальной крайней оси;

    ПОТ — поворотно-откидное — с поворотом створки вокруг вертикальной или нижней крайних осей;

    ПВ — параллельно-выдвижное — параллельное выдвижение створки из плоскости рамы на определенное расстояние;

    Рз — раздвижное — с горизонтальным перемещением створок;

    • П — подъемное — с перемещением створки в вертикальной плоскости;
    • Н — неоткрывающаяся створка;
    • К — комбинированное — с совмещением в одной конструкции разных видов открывания створок;

    ГО — глухое остекление.

    ОТ — откидное — с поворотом створки вокруг нижней или верхней крайней оси.

    • 4.3.6 Оконный блок с возможностью открывания представляет собой одинарную конструкцию с одним рядом остекления или раздельную/раздельно-спаренную конструкцию с двумя рядами остекления.
    • 4.3.7 Оконный блок с глухим остеклением представляет собой одинарную конструкцию с одним рядом остекления или раздельную/раздельно-спаренную конструкцию с двумя рядами остекления, выполненную без возможности открывания.
    • 4.3.8 Оконный блок с глухим остеклением, оконный блок с возможностью открывания наружу следует применять только в одноэтажных зданиях, с возможностью открывания внутрь — в одно-и многоэтажных зданиях.
    • 4.3.9 Для указания направления открывания створок используют следующие обозначения по ГОСТ 23166—2021 (пункт 4.3.7):

    ВП — внутрь помещения;

    ДО — двухстороннего открытия;

    Л — левого открывания;

    П — правого открывания;

    СО — симметричного открывания.

    • 4.3.10 Классы изделий по воздухопроницаемости, водопроницаемости, сопротивлению ветровой нагрузке, звукоизоляции, показателю сопротивления теплопередаче унифицированы с ГОСТ 23166 и устанавливаются в соответствии сданными, приведенными в таблицах Б.1—Б.7.

    4.6 Примеры условных обозначений

    • 4.6.1 Пример условного обозначения оконного блока из ПВХ-профилей с номинальными габаритными размерами по высоте и ширине 1200 и 2000 мм соответственно, одинарной конструкции со стеклопакетом (4I-10-4M-10-4M) с комбинированным способом открывания, глухими и откидными створками с поворотом створки вокруг нижней оси, выполненного в соответствии с требованиями настоящего стандарта:

    Оп-П-1200*2000-ОСП (41-Ю-4М-Ю-4М)-ГО/ОТ-ГОСТ 34914—2022

    4.6.2 Дополнительная информация из эскиза

    Конструктивные размеры изделия составляют 1150 мм по высоте и 1970 мм по ширине.

    Оконный блок разбит на верхнюю глухую часть на всю ширину изделия и нижнюю откидную фрамугу конструктивным размером по высоте 600 мм во всю ширину изделия.

    Конструктивные размеры в миллиметрах

    Рисунок 3 — Эскиз оконного блока

    Эксплуатационные характеристики изделия, в т. ч. их классификация, указываемые в паспорте изделия, договоре на поставку изделий и проектной документации: приведенное сопротивление теплопередаче — 0,75 м 4 -°С/Вт; класс звукоизоляции изделия — Г; класс изделия по показателю общего коэффициента пропускания света, составляющего 0,47, — Б; класс изделия по воздухопроницаемости — А; класс изделия по водопроницаемости — А; класс изделия по сопротивлению ветровой нагрузке — Б.

    Цвет оконного блока: изнутри и снаружи — серый RAL 7016.

    • 4.6.3 Вариант п о л н о го условного обозначения изделия:

    Оп-П-1200*2000-ОСП (41-Ю-4М-Ю-4М)-ГО/ОТ-ГОСТ 34914—2022

    4.7 Основные размеры

    Рекомендуется применение номинальных модульных размеров при проектировании рам оконных блоков: по ширине — 18М, 24М, ЗОМ и 60М; по высоте —6М, 12М, 18М и 24М.

    Допускается изготовлять оконные блоки номинальными размерами, отличными от представленных выше, в соответствии с указаниями ГОСТ 28984.

    • 4.8 Характеристики оконных блоков для административно-бытовых корпусов промышленных объектов представлены в ГОСТ 23166.
    • 4.9 Для легкосбрасываемых оконных блоков условное обозначение может дополняться шифром согласно нормативному документу 5 ), действующему на территории государства — участника Соглашения, принявшего настоящий стандарт, а также с учетом технического задания или задания на проектирование. Данное условное обозначение помещают в раздел условного обозначения «Дополнительные сведения» (см. рисунки 1,2).

    5.1 Требования к точности изготовления

    • 5.1.1 Требования к предельным отклонениям размеров и форм, зазоров в притворе, провисанию створок, расположению приборов и петель, прочности соединений элементов оконных блоков, материалам элементов оконных блоков, остеклению, стеклопакетам и уплотняющим прокладкам оконных блоков, внешнему виду и чистоте обработки поверхностей изделий, качеству покрытий должны соответствовать требованиям настоящего стандарта, ГОСТ 23166 и соответствующих стандартов:
    • — для оконных блоков из поливинилхлоридных профилей — ГОСТ 30674;
    • — для оконных деревянных блоков со стеклопакетами — ГОСТ 24700, ГОСТ 24699, ГОСТ 30972;
    • — для оконных блоков из алюминиевых сплавов — ГОСТ 21519.
    • 5.1.2 Рекомендуется соблюдать следующие требования:
    • — предельные положительные отклонения от габаритных размеров изделия составляют менее 2 мм;
    • — предельные отрицательные отклонения от габаритных размеров изделия составляют менее 1 мм;
    • — рамочные элементы изделия должны иметь правильную геометрическую форму. Отклонение от прямолинейности (плоскостности) деталей рамочных элементов не должно превышать 1,0 мм на 1 м длины;
    • — допуски на изготовление изделий (допустимые зазоры, перепады лицевых поверхностей и пр.) устанавливают в рабочих чертежах в соответствии со стандартами на конкретные виды продукции.

    5.2 Конструктивные требования

    • 5.2.1 Оконные блоки должны изготавливаться в соответствии с требованиями настоящего стандарта, стандартов и технических условий на конкретные изделия и по рабочим чертежам.
      • 5.2.1.1 Тип оконного блока необходимо выбирать исходя из требований технического задания с учетом возможностей технологического процесса предприятия-изготовителя.

      В связи с многообразием производственных процессов, протекающих в зданиях производственного назначения, а также в отдельных помещениях данных зданий, требования к оконным блокам, устанавливаемым в данных помещениях, будут зависеть от требований производственного процесса и факторов воздействия, оказываемых на оконный блок. Производственные процессы могут быть связаны с образованием излишков тепла и влажности (жаропрочные оконные блоки), воздействием пониженных температур. Могут быть предъявлены требования к повышенной герметичности, стойкости к воздействиям различных агрессивных сред (химически стойкие оконные блоки), воздействию объемных взрывов (легкосбрасываемые), а также к комплексному воздействию различных факторов.

      Наиболее разноплановыми воздействиями в производственных зданиях являются воздействия агрессивных сред. Защиту оконных блоков от действия агрессивных сред (в т. ч. коррозионную стойкость) следует обеспечивать методами первичной и вторичной защиты в соответствии с требованиями нормативных документов 6 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.

      • 5.2.1.2 Выбор материалов оконного блока, а также состав и наличие покрытий, обеспечивающих вторичную защиту изделия, следует подбирать исходя из стойкости материала к агрессивным факторам среды эксплуатации, обеспечивая необходимый срок эксплуатации в конкретных условиях (например, повышенная деградация ПВХ оконных блоков при эксплуатации в горячих цехах металлургических предприятий).
      • 5.2.1.3 При наличии агрессивной среды эксплуатации характеристики стойкости (в т. ч. коррозионной) определяют по следующим нормативным документам:
      • — показатели коррозии металла — по ГОСТ 9.908;
      • — изменение внешнего вида, механических свойств, массы, глубины и характера коррозионных поражений алюминиевых конструкций и изделий из алюминиевых сплавов, полученные по методу ускоренных коррозионных испытаний, — по ГОСТ 9.913;
      • — стойкость к действию химических средств для изделий из пластмасс — по ГОСТ 12020;
      • — стойкость клеевых соединений деревянных конструкций к температурно-влажностным воздействиям — по ГОСТ 33121.

      В случае воздействия на материалы оконного блока факторов, не указанных в настоящем стандарте, подбор материалов оконного блока следует осуществлять согласно действующим нормативным документам либо после проведения испытаний на стойкость к воздействию данных факторов.

      • 5.2.2 Конструкция оконных блоков должна обеспечивать возможность замены стекол, стеклопакетов, оконных приборов, уплотняющих прокладок без нарушения целостности деталей изделия.
      • 5.2.3 Открывание створок оконного блока должно осуществляться из помещения (по условиям, обеспечивающим охрану помещений), при этом створка под действием наружных воздействий и ветровой нагрузки не должна открываться.
      • 5.2.4 Конструктивные решения оконных блоков должны обеспечивать возможность очистки остекления, отвода влаги из пространства между створкой и рамой оконного блока, смазки трущихся деталей и производства текущего ремонта без демонтажа оконных блоков.
      • 5.2.5 Конструкция оконного блока должна удовлетворять теплотехническим и звукоизоляционным требованиям. Кроме того, она должна обеспечивать необходимую освещенность, вентиляцию и инсоляцию помещений.
      • 5.2.6 При проектировании оконных блоков из стали, при расчете элементов створок и рам, значения прогибов горизонтальных и вертикальных элементов следует принимать по таблице Б.5.
      • 5.2.7 Легкосбрасываемые оконные конструкции представляют собой стандартные рамочные элементы (коробки, створки, полотна, форточки, фрамуги) и специальный элемент, такой как поворотная створка, или смещаемый элемент. Для обеспечения функционирования в специальный элемент устанавливают специальные предохранительные устройства, обеспечивающие открывание поворотной створки или сброс смещаемого элемента наружу при достижении в помещении избыточного давления 0,7 кПа.

      Предохранительные запорные устройства могут быть выполнены в виде:

      • — защелок;
      • — разрушаемых элементов крепления;
      • — иных конструкций, освобождающих поворотную створку или смещаемый элемент при воздействии на него избыточного давления.

      Установка специального элемента не должна влиять на работоспособность оконного блока. Проектирование и выбор конструкций легкосбрасываемых оконных блоков, а также предохранительных запорных устройств осуществляются в соответствии с требованиями нормативных документов 7 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.

      • 5.2.8 Изделия должны быть оснащены устройствами открывания (фурнитурой), обеспечивающими их надежную эксплуатацию. Число точек запирания, расстояние между ними устанавливают в соответствии с рекомендациями предприятий-изготовителей фурнитуры.

      В соответствии с ГОСТ 30777 8 ), в конструкции изделий рекомендуется применение петель, обеспечивающих регулирование зазоров в притворах, и фиксаторов открывания, регулирующих угол открывания створчатых элементов (в т. ч. в положении щелевого проветривания). Для деревянных оконных блоков по ГОСТ 11214 необходимо применять запирающие устройства (врезные завертки, накладные шпингалеты в соответствии с ГОСТ 5090).

      При переводе изделий из режима «Открыто» в режим «Закрыто» и обратно должны быть соблюдены эргономические требования согласно ГОСТ 30777, обеспечивающие удобство эксплуатации, а также применены блокираторы ошибочного действия.

      • 5.2.9 Поворотные створки легкосбрасываемых оконных конструкций должны иметь угол открывания не менее 90°. Предохранительные запорные устройства сбросного проема смещаемой легкосбра-сываемой конструкции должны обеспечить полное освобождение проема от смещаемого элемента, а вскрытие поворотной створки или сброс смещаемого элемента должны происходить за счет использования энергии аварийного взрыва газовоздушной горючей смеси без использования дополнительного источника энергии.
      • 5.2.10 Монтаж оконного блока (изделия) различного типа (ленточного, простеночного), включая конструктивные элементы, относящиеся к изделию, необходимо осуществлять в соответствии с проектной документацией и рекомендациями изготовителя в соответствии с нагрузочными факторами и прочностными характеристиками опорных элементов, на которые осуществляется монтаж изделия.

      5.3 Эксплуатационные требования

      • 5.3.1 Требования к основным эксплуатационным характеристикам и материалам оконных блоков представлены в ГОСТ 23166, ГОСТ 24700, ГОСТ 30674. Выбор материала оконного блока и его крепежа необходимо осуществлять с учетом характеристик среды эксплуатации изделия (например, повышенная деградация ПВХ оконных блоков при эксплуатации в горячих цехах металлургических предприятий).
      • 5.3.2 Изделия должны быть безопасными в эксплуатации и обслуживании. Условия безопасности применения изделий различных конструкций устанавливают в проектной документации. Изделия должны быть рассчитаны на эксплуатационные нагрузки, включая ветровую нагрузку, в соответствии с действующими строительными нормами.
      • 5.3.3 В помещениях, не оборудованных приточными устройствами вентиляции, приток наружного воздуха в целях обеспечения нормируемых показателей микроклимата может быть осуществлен через оконные блоки за счет:
      • — встроенных в конструкцию оконных блоков вентиляционных клапанов, обеспечивающих приток наружного воздуха в объемах, предусмотренных действующими нормативными документами;
      • — периодического проветривания с помощью форточек, фрамуг, створок с откидным, поворотнооткидным, регулируемым открыванием створок, а также с параллельно-выдвижным открыванием.
      • 5.3.4 Угловые соединения должны выдерживать контрольные нагрузки, приложенные по схеме, приведенной в 8.23. Значения контрольных нагрузок (прочность угловых соединений) устанавливают в нормативных документах и конструкторской документации на конкретные виды изделий.
      • 5.3.5 Оконные приборы должны соответствовать требованиям ГОСТ 5088, ГОСТ 30777 по следующим показателям:
      • — безотказности (цикл «открывание—закрывание»);
      • — сопротивлению статической нагрузке, приложенной к запорному прибору или ручке перпендикулярно к плоскости створки;
      • — сопротивлению крутящему моменту сил, приложенных к ручке;
      • — сопротивлению нагрузке, приложенной к ограничителю угла открывания в режиме «Проветривание»;
      • — усилию, прикладываемое к ручкам распашных створок (полотен) для их открывания;
      • — усилию, прикладываемое к ручкам поворотно-откидных устройств для открывания, закрывания и откидывания створки;
      • — максимальному крутящему моменту, прикладываемому к ручке, необходимому для перемещения тяг с запирающими элементами при закрывании и открывании изделия (т. е. при изменении положения ручки из режима «Открыто» в режим «Закрыто» и наоборот);
      • — усилию, прикладываемому к створкам при их закрывании до требуемого сжатия уплотняющих прокладок;
      • — коррозионной стойкости.

      Запирающие приборы для деревянных оконных блоков, изготовляемых по ГОСТ 11214, должны соответствовать требованиям ГОСТ 538.

      • 5.3.6 Петли для навески створок должны соответствовать требованиям ГОСТ 5088, ГОСТ 30777. Конструкция петель должна обеспечивать регулировку зазора в притворах. Рекомендуется применение петель и оконной фурнитуры с регулировкой в двух или трех плоскостях. При применении петель, в т. ч. скрытых, для изделий с большой массой и увеличенными габаритными размерами необходимо руководствоваться рекомендациями предприятий — изготовителей оконной фурнитуры.
      • 5.3.7 Тип (типоразмеры), число, расположение и способ крепления оконной фурнитуры и петель устанавливают в конструкторской документации в зависимости от размера и массы открывающихся элементов, а также от условий эксплуатации изделий. Расстояние между петлями и точками запирания необходимо устанавливать в соответствии с требованиями ГОСТ 30777 и рекомендациями предприятий — изготовителей оконной фурнитуры.
      • 5.3.8 Крепежные детали следует изготовлять из нержавеющей стали или стали с защитным цинковым покрытием по ГОСТ 9.303 толщиной не менее 9 мкм.
      • 5.3.9 Детали оконной фурнитуры должны иметь коррозионную стойкость в зависимости от условий эксплуатации и применяемых материалов, но не менее 240 ч в соответствии с ГОСТ 538.
      • 5.3.10 Конструкции запирающих приборов и петель должны обеспечивать плотный и равномерный обжим прокладок по всему контуру уплотнения в притворах.
      • 5.3.11 Запорные приборы (элементы фурнитуры) должны обеспечивать надежное запирание открывающихся элементов оконных блоков. Открывание и закрывание должны происходить легко, плавно, без заеданий. Ручки и засовы приборов не должны самопроизвольно перемещаться из положения «Открыто» или «Закрыто».
      • 5.3.12 Конструкции и крепления запирающих приборов должны обеспечивать невозможность открывания оконных блоков с наружной стороны.
      • 5.3.13 Основные нормируемые характеристики долговечности и надежности элементов оконных блоков приведены в ГОСТ 23166—2021 (таблица 7) с дополнениями, приведенными в таблице 1.

      Таблица 1 — Основные нормируемые характеристики долговечности и надежности элементов оконных блоков

      Безотказность, цикл «открывание—закрывание», не менее:

      — легкосбрасываемые оконные блоки

      С учетом требований нормативных документов 9 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт

      Сопротивление статическим нагрузкам, Н, не менее:

      — нагрузке, прикладываемой поочередно к каждой точке запирания и петлям закрытой створки (полотна) перпендикулярно к плоскости створки в сторону ее (его) открывания в течение не менее 5 мин

      — нагрузке, приложенной к плоскости створки (полотна), открытой (повернутой) на угол 90°, в течение не менее 5 мин

      • 1 Долговечность оконных блоков определяется по показателям долговечности компонентов: профилей, стеклопакетов, уплотняющих прокладок либо на основании испытаний оконных блоков в собранном виде по методикам испытательных лабораторий.
      • 2 Согласно ГОСТ 5088—2005 (пункт 5.3.15) требования к конструкциям петель, предназначенным для установки на оконных блоках с поворотно-откидными, поворотными и откидными устройствами, установлены по ГОСТ 30777.

      5.4 Требования к материалам, номенклатуре и фурнитуре

      • 5.4.1 Изделия (или материалы для их изготовления и комплектующие детали) должны иметь документы о санитарной безопасности, предусмотренные действующим законодательством.
      • 5.4.2 В качестве светопрозрачной части изделий применяют листовое стекло по ГОСТ 111, стекла по ГОСТ 30698, ГОСТ 30733, ГОСТ 30826, ГОСТ 31364, ГОСТ 32997, ГОСТ 33017, ГОСТ 33087, ГОСТ 33575, стеклопакеты по ГОСТ 24866 и иным нормативным документам.
      • 5.4.3 Конструкция изделий может предусматривать возможность установки двух и более контуров уплотняющих прокладок в притворах. Для изделий, предназначенных для эксплуатации в неотапливаемых помещениях или с избыточным теплом, допускается применение конструкций с одним рядом уплотняющих прокладок.
      • 5.4.4 Открывание створок оконного блока для проветривания должно осуществляться из помещения с помощью механизмов открывания.

      Допускается открывание створок оконного блока вручную в случаях, когда к ним имеется свободный доступ с пола, площадок, галерей.

      • 5.4.5 Усилие для приведения в действие ручного механизма открывания створок не должно превышать 10 кгс.
      • 5.4.6 Материалы для изготовления элементов оконных блоков должны соответствовать требованиям действующих нормативных документов и подтверждаться паспортами (сопровождающей документацией) на каждую партию.
      • 5.4.7 Стальные элементы рам и створок должны изготавливаться из стали, требования к которой устанавливаются в зависимости от условий эксплуатации с учетом требований нормативных документов 10 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт, а также нормативных документов, действующих в период изготовления изделий и определяющих характеристики и условия использования стали.

      Под условиями эксплуатации следует понимать как особенности технических процессов, протекающих в помещении производственного здания (требования к коррозионной стойкости, температуре и т. п.), так и условия окружающей среды, например применение в районах с расчетной температурой наружного воздуха до минус 40°С или от минус 40°С до минус 65 °C.

      • 5.4.8 При изготовлении оконных блоков из алюминиевых профилей в соответствии с ГОСТ 21519 применяют профили из алюминиевых сплавов, которые должны соответствовать требованиям ГОСТ 22233. Оконные блоки, предназначенные для эксплуатации в отапливаемых помещениях, должны быть изготовлены с применением комбинированных профилей.

      Примечание — Примеры узлов оконных блоков из алюминиевых сплавов приведены в приложении Д.

      • 5.4.9 Поливинилхлоридные профили должны изготавливаться из жесткого непластифицированно-го, модифицированного на высокую ударную вязкость и стойкость к климатическим воздействиям ПВХ и отвечать требованиям ГОСТ 30673, а также техническим условиям на конкретные системы профилей.
      • 5.4.10 Изделия рекомендуется изготавливать из ПВХ профилей белого цвета или других цветов и видов отделки лицевых поверхностей, а также окрашенных в массе.

      Применение окрашенных в массе цветных профилей без защитного декоративного покрытия на поверхностях, подверженных воздействию ультрафиолетовых лучей, не допускается.

      Примечание — Примеры узлов оконных блоков из ПВХ профилей приведены в приложении Е.

      • 5.4.11 Для изготовления деревянных оконных блоков применяют древесину: хвойных пород — не ниже 2-го сорта по ГОСТ 8486 или 3-й группы по ГОСТ 9685; дуба и ясеня — не ниже 2-го сорта по ГОСТ 2695 и ГОСТ 7897, а также клееные брусковые заготовки для оконных блоков по техническим условиям.

      Применение древесины разных пород в одном изделии не допускается, за исключением лиственницы и сосны или сосны, ели и пихты в изделиях под непрозрачное покрытие.

      Примечание — Примеры узлов оконных блоков из древесины приведены в приложении Ж.

      • 5.4.12 Рамочные изделия оконных блоков должны включать в себя функциональные отверстия, предназначенные для отвода влаги из полости сопряжения профилей створки и рамы, между кромками светопрозрачного (непрозрачного) заполнения и профилем, а также для компенсации ветрового давления, снижения нагрева цветных профилей и пр. Число, размеры и расположение функциональных отверстий устанавливают в технической документации предприятия-изготовителя исходя из конструктивных решений, комплектации и условий эксплуатации изделий.
      • 5.4.13 Конструктивные решения соединений импостных и угловых соединений рамочных элементов приводят в рабочей документации на конкретные виды изделий.
      • 5.4.14 В качестве оконных блоков для производственных зданий, эксплуатируемых в нормальных условиях, целесообразно применение одинарных оконных блоков, являющихся конструкциями массового применения. В случае эксплуатации объектов строительства (производственных зданий) в экстремальных климатических условиях либо при необходимости применения защиты от факторов среды эксплуатации (повышенный шум) целесообразно применение оконных блоков раздельного типа (приложение А).
      • 6 Требования к безопасной эксплуатации и обслуживанию
        • 6.1 Оконные блоки должны быть безопасными при эксплуатации и обслуживании и соответствовать общим требованиям, предъявляемым к безопасности производственных зданий в соответствии с нормативными правовыми документами 11 действующими на территории государства — участника Соглашения, принявшего настоящий стандарт.
        • 6.2 Общие требования к безопасной эксплуатации оконных блоков представлены в ГОСТ 23166— 2021 (подраздел 6.1).
        • 6.3 Эксплуатацию оконных блоков производственного здания следует осуществлять согласно разработанному и утвержденному разделу проектной документации в соответствии с нормативными правовыми и нормативными документами 12 ), действующими на территории государства — участника Соглашения, принявшего настоящий стандарт.
        • 6.4 Для обеспечения безопасной эксплуатации необходимо учитывать функциональное назначение и планировочные решения помещений, исходить из размеров рамочных элементов изделий и их функциональных особенностей, а также мероприятий, обеспечивающих безопасную эксплуатацию и периодическое обслуживание изделий (в т. ч. мытье стекол).
        • 6.5 В случае, когда проектным решением предусмотрено обслуживание оконных блоков изнутри здания с поверхности пола (для многоэтажных производственных зданий)/технологических площадок (в случае возможности их установки), расположенных у оконного проема, для безопасного мытья оконных стекол, обслуживания элементов оконных блоков, для работника, осуществляющего обслуживание, должна быть предусмотрена возможность находиться внутри помещения и иметь беспрепятственный доступ к оконному блоку без риска выпадения наружу либо получения производственной травмы (например, в случае применения подмостей и работы на высоте).

        Для выполнения данного требования в оконных блоках должны быть предусмотрены открывающиеся вовнутрь створки шириной не менее 400 мм.

        • 6.6 Применение оконных блоков с частью глухого остекления или неоткрывающимися створками, расположенных в помещениях, обслуживание которых проектным решением предусматривается изнутри, допускается в случае устройства:
        • — оконных блоков с частью глухого остекления (неоткрывающаяся створка) шириной не более 400 мм;
        • — оконных блоков с глухим остеклением (неоткрывающаяся створка) в центральной части шириной не более 800 мм;
        • — неоткрывающихся верхних фрамуг высотой не более 400 мм. Устройство неоткрывающих-ся верхних фрамуг над частью глухого остекления не допускается [см. ГОСТ 23166—2021 (подпункт 6.1.4.1)].

        В случае проектирования остекления здания с возможностью обслуживания (в т. ч. мытья) оконного блока как изнутри, так и снаружи помещения с применением специальных средств подмащивания/ альпинистского оборудования допускается установка оконных блоков с глухим остеклением.

        • 6.7 Для обеспечения безопасной эксплуатации оконная фурнитура производственных зданий должна соответствовать требованиям, представленным в ГОСТ 23166—2021 (пункт 6.1.6), а также предусматривать:
        • — применение дистанционных механических (в т. ч. тросовых) или электромеханических систем открывания/закрывания створок оконного блока и фрамуг производственного здания в случае невозможности осуществления данных действий безопасно и без применения средств подмащивания;
        • — соответствие выбора оконной фурнитуры условиям эксплуатации, а также требованиям технологического процесса, протекающего в отдельных помещениях производственного здания (требования коррозионной стойкости, стойкости к воздействию высоких/низких температур, повышенной пылевой нагрузке, давлению и других факторов).
        • 6.8 В специальных помещениях, таких как тепловые пункты, электрощитовые и др., допускается применение решеток либо иных защитных изделий, предусмотренных в соответствии с требованиями нормативных документов 13 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.
        • 6.9 Оконные блоки, установленные на высоту менее 800 мм от уровня пола, следует оснащать защитными ограждениями (барьерами, экранами) на высоту не менее 1200 мм от уровня чистого пола этажа, препятствующими случайному выпадению человека при открытых створках. Конструкции защитных ограждений, крепежные изделия и основание для закрепления ограждений (оконный проем либо профильные элементы оконного блока) должны быть рассчитаны на действие нагрузок согласно требованиям нормативных документов 14 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт, либо испытаны в испытательной лаборатории.
        • 6.10 В процессе подготовки и проведения работ по эксплуатации или ремонту следует принимать меры, предотвращающие аварийное разрушение конструкций и обеспечивающие безопасность людей и сохранность оборудования производственного здания.
        • 6.11 При ремонте оконных блоков новые элементы должны соответствовать заменяемым по размеру и профилю.
        • 6.12 При смене или ремонте оконных блоков, при необходимости, должны быть сняты элементы оконной фурнитуры и вынуты стекла или стеклопакеты (для их повторной установки после ремонта).
        • 6.13 Крепление оконной фурнитуры деревянных оконных блоков гвоздями вместо шурупов не допускается; все элементы оконной фурнитуры следует устанавливать на полное количество крепежных элементов; глухие фрамуги прикрепляют к коробкам с установкой не менее четырех шурупов на фрамугу.
        • 6.14 Осмотр внешнего вида оконных блоков начинают с осмотра стыков и сварных соединений. Сварные соединения должны удовлетворять требованиям ГОСТ 30674—99 (пункт 5.3.3).
        • 6.15 Ремонтно-восстановительные работы в период эксплуатации следует осуществлять с учетом требований нормативных документов 15 ), действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.
        • 6.16 К характерным видам дефектов светопрозрачных ограждающих конструкций, в т. ч. стеклопакетов, относят:
        • — пониженное светопропускание остекления;
        • — протечки дождевых или талых вод;
        • — образование инея или наледей в межстекольном пространстве стеклопакета, накопление воды в межстекольном пространстве стеклопакета, увлажнение элементов заполнений световых проемов;
        • — неплотности или отверстия в элементах конструкции или узлах сопряжений, наличие теплопроводных включений в конструкции (неутепленных металлических оконных блоков и т. п.);
        • — ощутимая повышенная воздухопроницаемость (продуваемость);
        • — нарушение целостности остекления — трещины, выколы и другие повреждения стекол;
        • — погнутость металлических элементов вследствие механических воздействий в процессе изготовления, строительства или эксплуатации;
        • — повреждения уплотняющих прокладок;
        • — повреждения оконной фурнитуры (элементов открывания, закрывания и фиксации в открытом или закрытом состоянии створок оконного блока);
        • — отсутствие элементов конструкций (стекол, штапиков, прокладок и т. п.).
        • 6.17 Разбитые стекла, сорванные створки рамных элементов или другие нарушения цельности заполнений проемов следует восстанавливать незамедлительно.
        • 6.18 Помещения зданий промышленных предприятий, предназначенных для пребывания людей, по площади, освещенности, микроклимату, воздухообмену, уровням шума, вибрации, излучений различного происхождения должны соответствовать требованиям нормативных правовых документов 16 ) действующих на территории государства — участника Соглашения, принявшего настоящий стандарт, в целях обеспечения безопасных и безвредных условий пребывания людей в здании.
        • 6.19 Микроклимат в цехах и других производственных помещениях должен соответствовать требованиям нормативных документов 16 *, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.
        • 6.20 Допустимые значения акустического воздействия на рабочих и инженерно-технических работников промышленного предприятия приведены в нормативных документах 17 *, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.
        • 6.21 Необходимо исключить доступ к техническим помещениям, инженерному оборудованию, чердакам, крыше зданий промышленных предприятий лицам, не имеющим соответствующих производственных и должностных обязанностей.
        • 6.22 При технической эксплуатации и проведении ремонтных работ в зданиях промышленных предприятий должна быть обеспечена безопасность:
        • — жизни и здоровья рабочих и специалистов, выполняющих работы;
        • — жизни и здоровья лиц, находящихся в зоне ремонтных работ;
        • — воздействия на окружающую среду.
        • 6.23 Безопасность работ при технической эксплуатации и проведении текущего и капитального ремонтов зданий промышленных предприятий обеспечивается соблюдением действующего законодательства по охране труда.
        • 7 Правила контроля
          • 7.1 Правила контроля, изложенные в настоящем разделе, распространяются на приемку готовых изделий и периодический контроль, проводимый на предприятии-изготовителе. Правила контроля унифицированы с ГОСТ 23166.
          • 7.2 Изделия должны приниматься периодическим и приемо-сдаточным техническим контролем предприятия-изготовителя в соответствии с требованиями настоящего стандарта, стандартов на конкретные виды изделий, а также с условиями, определенными в договоре на изготовление (поставку) изделий.
          • 7.3 Приемо-сдаточный контроль изготовленной продукции осуществляет служба контроля качества предприятия-изготовителя в соответствии с требованиями ГОСТ 15.309, ГОСТ 23166, а также нормативных документов на отдельные виды изделий.
          • 7.4 Приемо-сдаточные и периодические испытания продукции проводят с периодичностью и по номенклатуре показателей, установленных в таблицах 2, 3.

          Таблица 2 — Показатели, контролируемые при приемо-сдаточных и периодических испытаниях

          Структурный элемент настоящего стандарта, содержащий

          Источник https://stroitelstvo-gid.ru/okna/okna-dveri-vorota-promyshlennyh-zdanij-vidy-i-naznacheniya.html

          Источник https://allgosts.ru/91/060/gost_34914-2022

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
